DR型減壓閥是先導控制的減壓閥，用于降低系統中某一回路的壓力和需要平穩油源的回路。

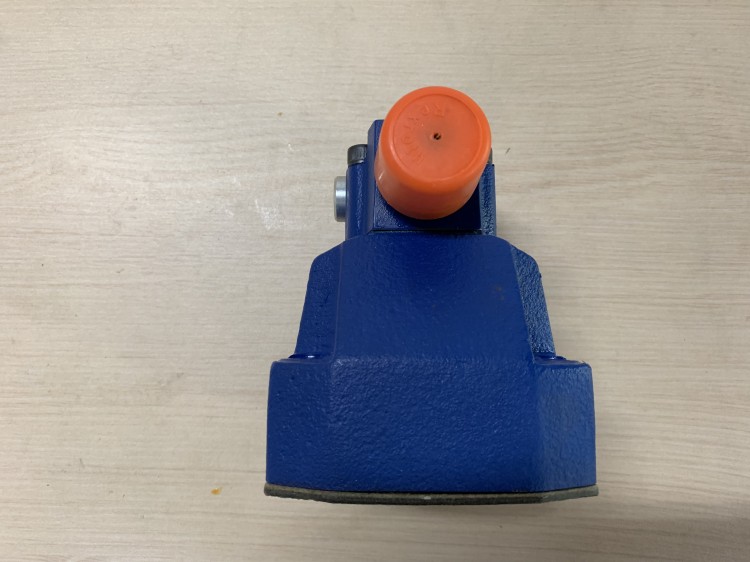

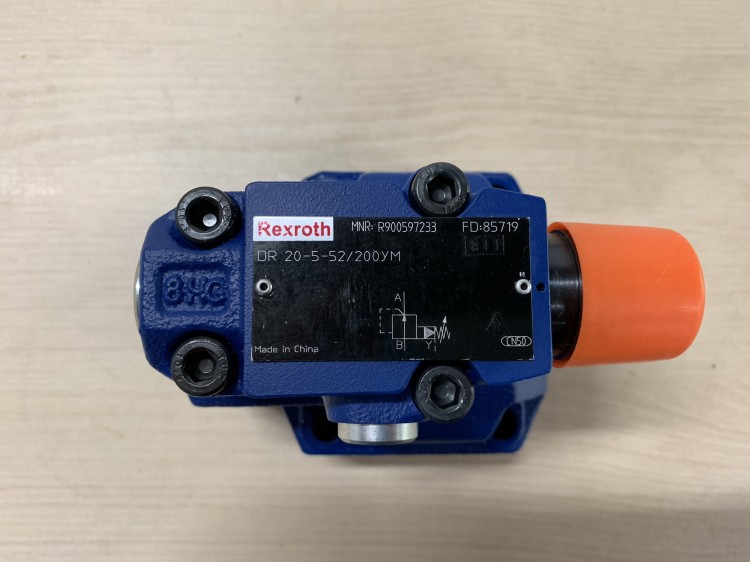

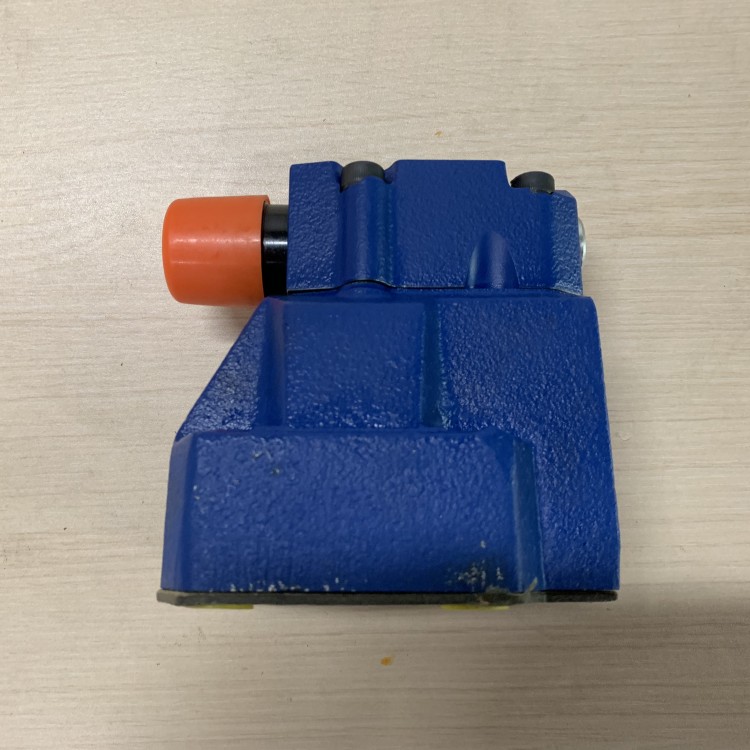

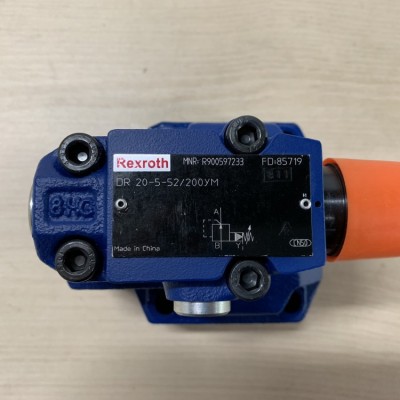

5DX系列DR型閥與30系列DR型閥都具有相同的連接方式，相同的壓力調節形式。5X系列DR型閥性能優于30型DR閥，其具有更平穩的調壓性能，在大流量情況下有較低的輸出壓力，通流能力和調壓范圍大的特點。 原裝力士樂REXROTH溢流閥DR20-5-5X-200YM力士樂電磁閥批發價
工作原理：
減壓閥是氣動調節閥的一個*配件，主要作用是將氣源的壓力減 減壓閥
壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。 按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式。
（一）直動式減壓閥工作原理
原裝力士樂REXROTH溢流閥DR20-5-5X-200YM力士樂電磁閥批發價
直動式減壓閥所示為直動式帶溢流閥的減壓閥（簡稱溢流減壓閥）的結構圖。壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。逆時針旋轉旋鈕1。使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進氣閥口10。再旋轉旋鈕1，進氣閥芯8的頂端與溢流閥座4將脫開，膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態?？傊?，溢流減壓閥是靠進氣口的節流作用減壓，靠膜片上力的平衡作 減壓閥
用和溢流孔的溢流作用穩壓；調節彈簧即可使輸出壓力在一定范圍內改變。為防止以上溢流式減壓閥徘出少量氣體對周圍環境的污染，可采用不帶溢流閥的減壓閥（即普通減壓閥）。
（二）先導式減壓閥工作原理
內部先導式減壓閥當減壓閥的輸出壓力較高或通徑較大時，用調壓彈簧直接調壓，則彈簧剛度必然過大，流量變化時，輸出壓力波動較大，閥的結構尺寸也將增大。為了克服這些缺點，可采用先導式減壓閥。先導式減壓閥的工作原理與直動式的基本相同。先導式減壓閥所用的調壓氣體，是由小型的直動式減壓閥供給的。若把小型直動式減壓閥裝在閥體內部，則稱為內部先導式減壓閥；若將小型直動式減壓閥裝在主閥體外部，則稱為外部先導式減壓閥。與直動式減壓閥相比，增加了由噴嘴4、擋板3、固定節流孔9及氣室B所組成的噴嘴擋板放大環節。當噴嘴與擋板之間的距離發生微小變化時，就會使B室中的壓力發生根明顯的變化，從而引起膜片10有較大的位移，去控制閥芯6的上下移動，使進氣閥口8開大或關小、提高了對閥芯控制的靈敏度，即提高了穩壓精度。 在主閥體外部還有一個小型直動式減壓閥由它來控制主閥。此類閥適于通徑在20mm以上，遠距離（30m以內）、高處、危險處、調壓困難的場合。
