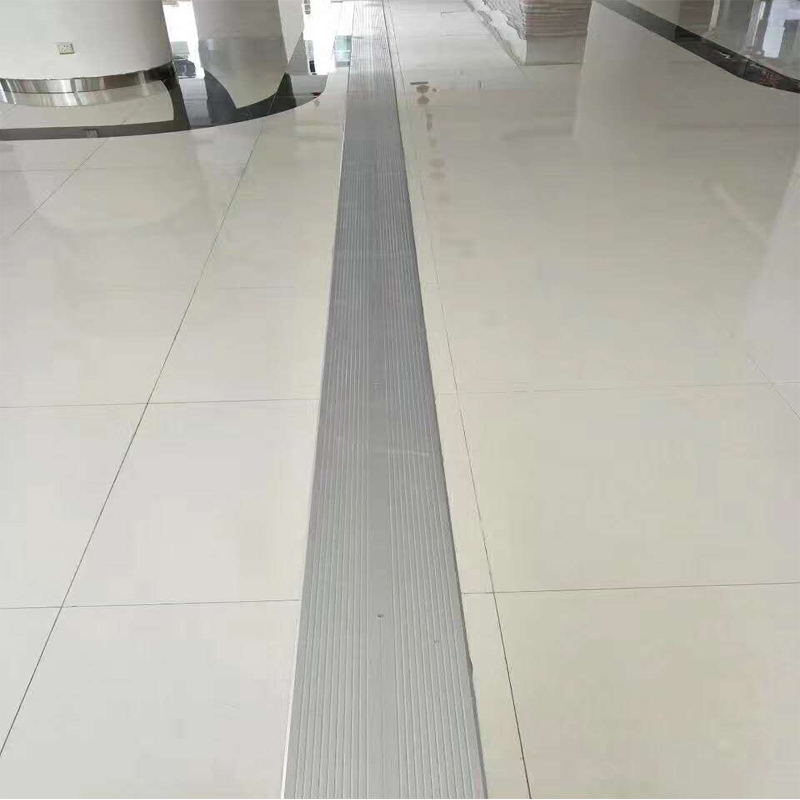

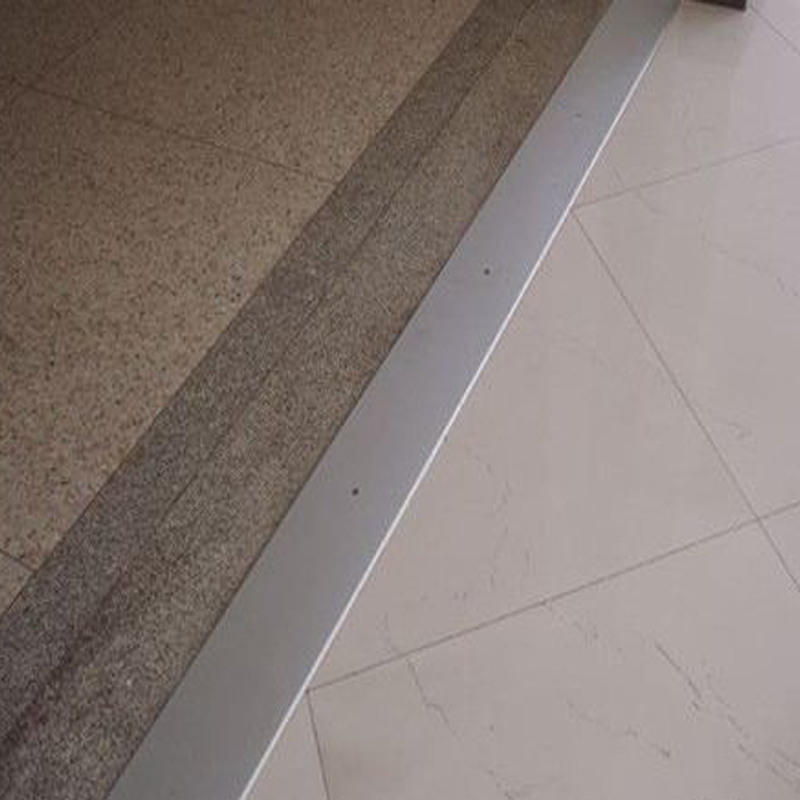

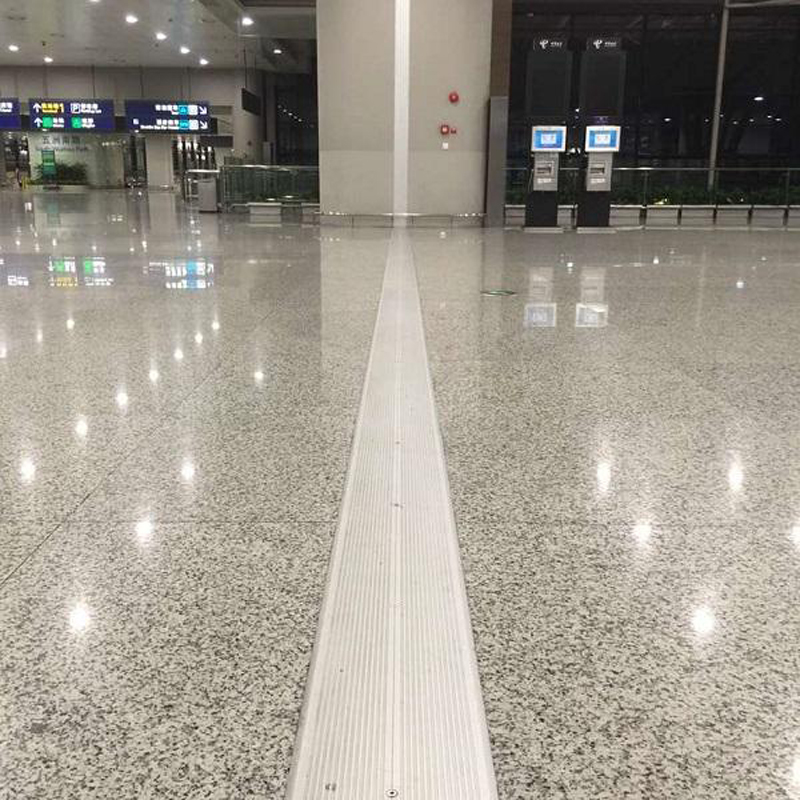

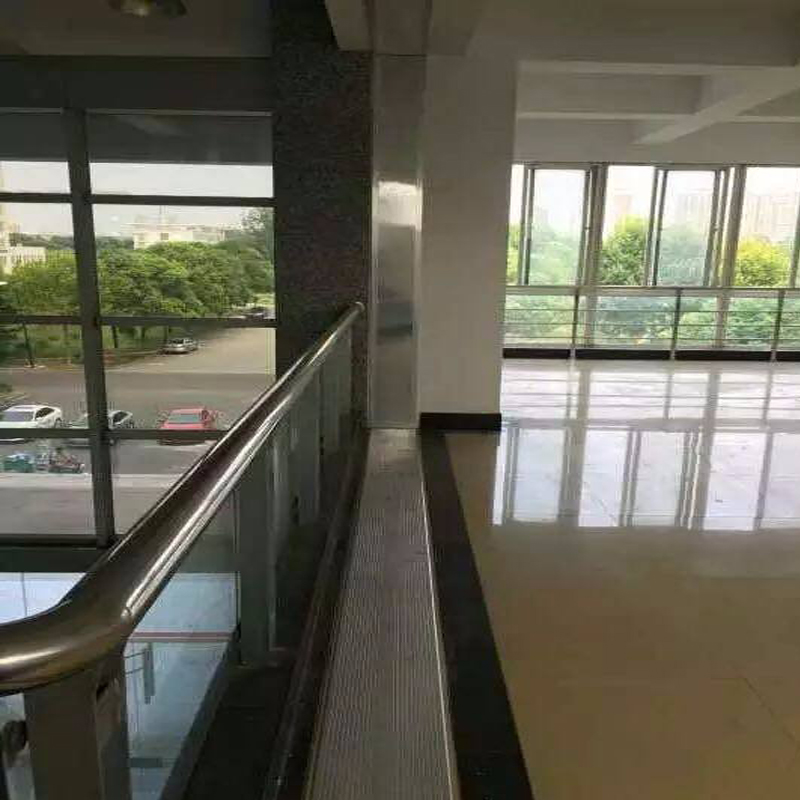

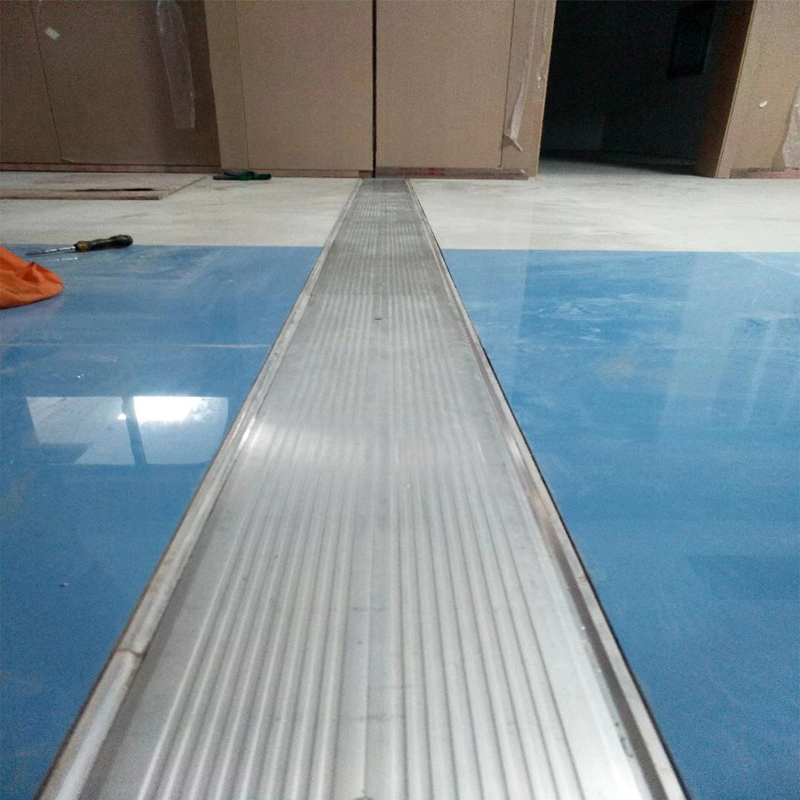

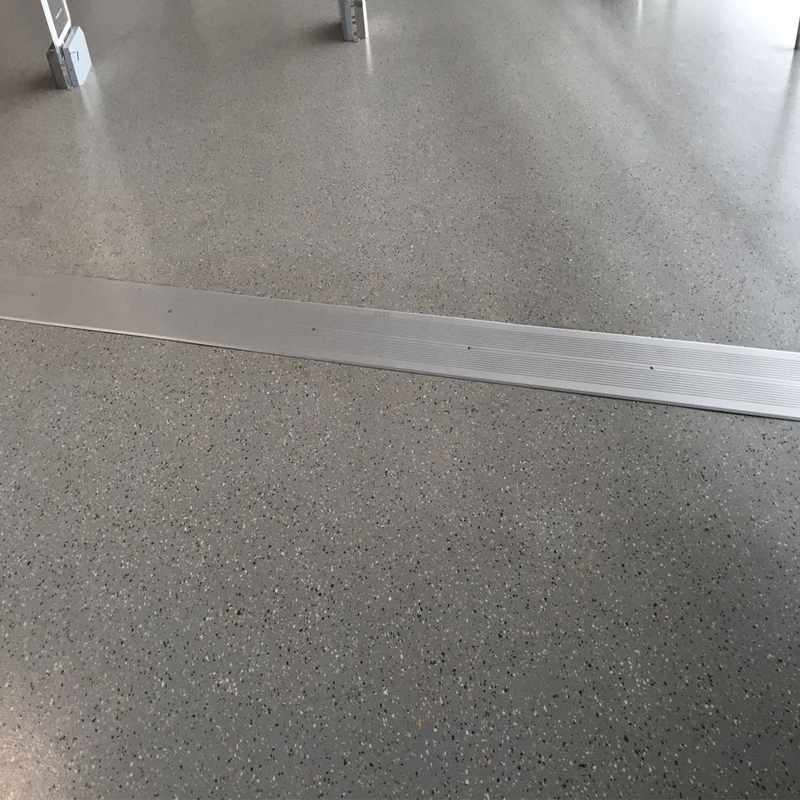

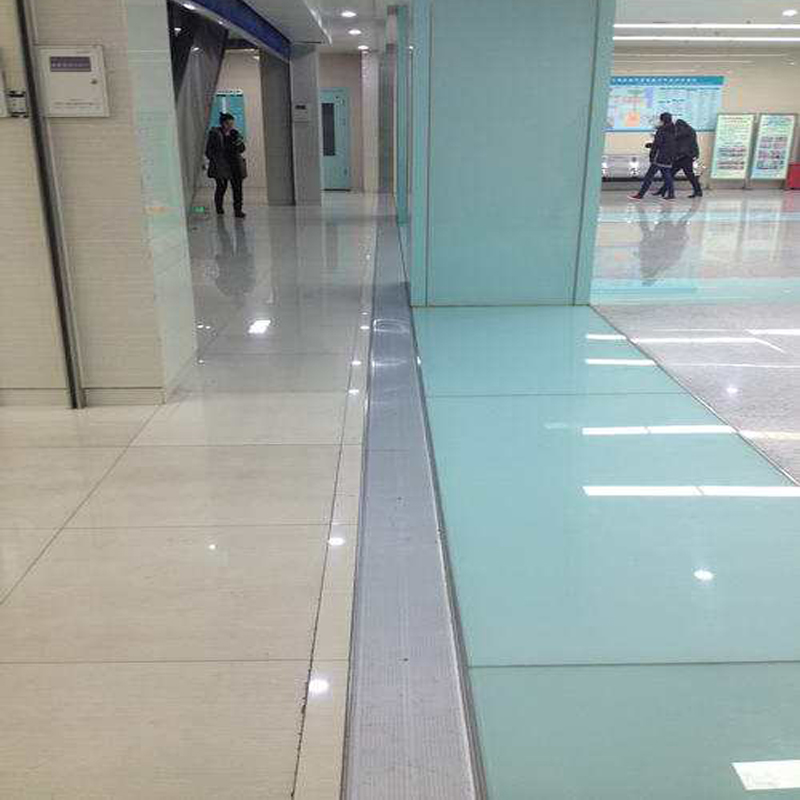

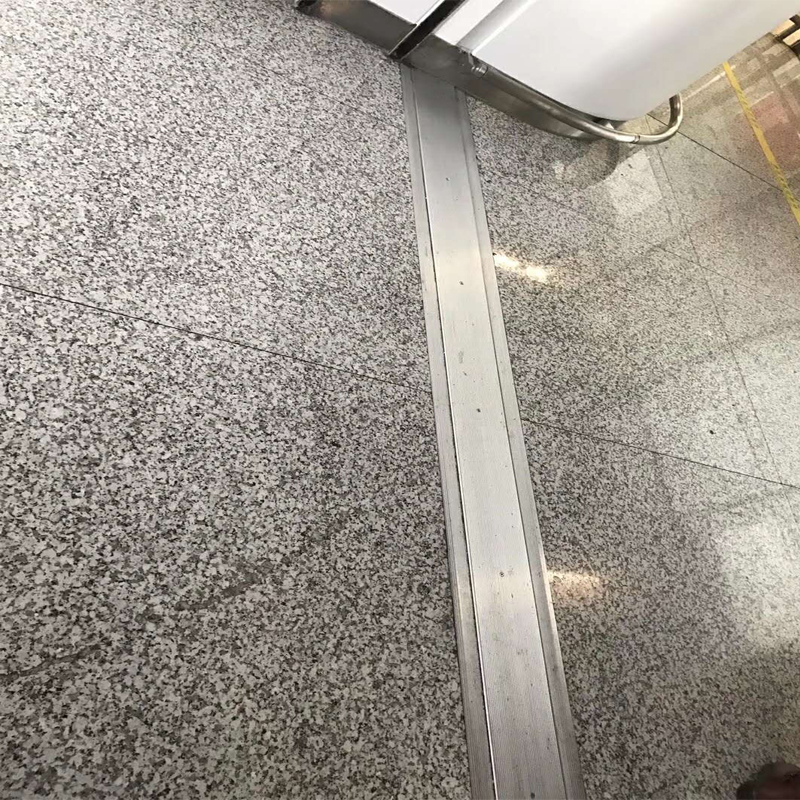

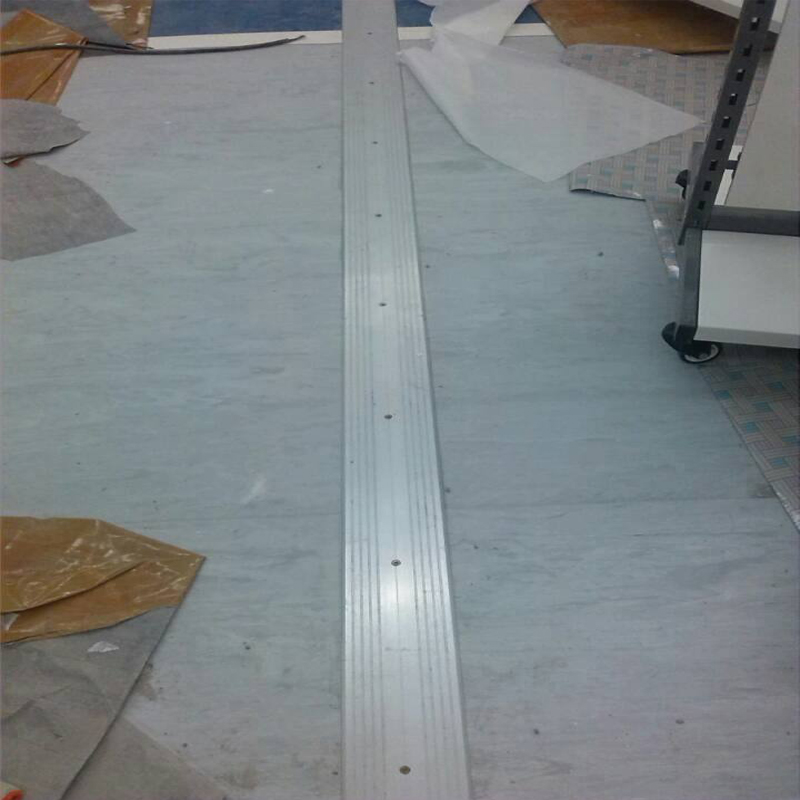

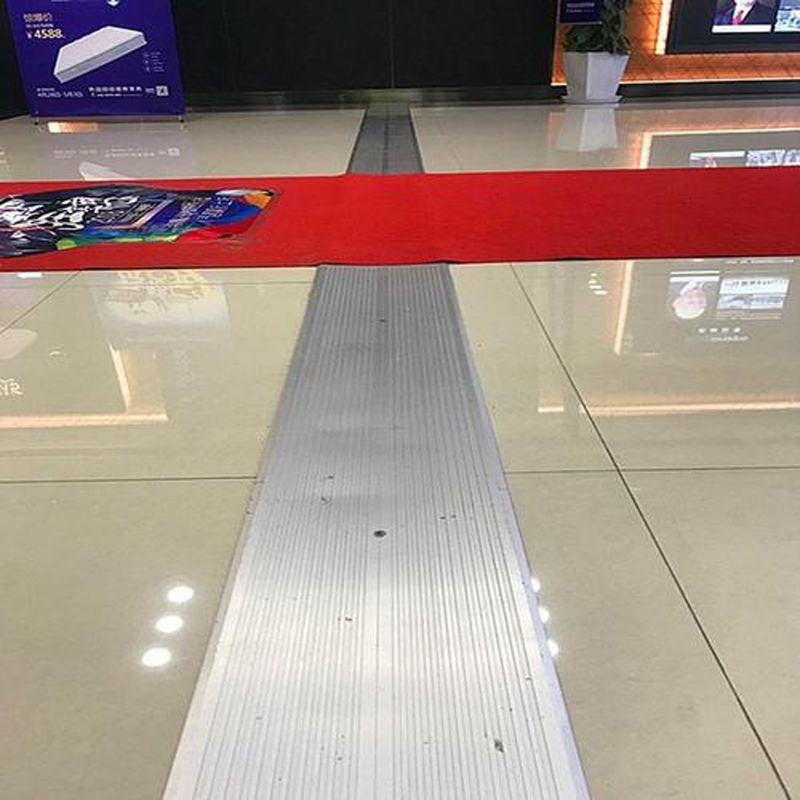

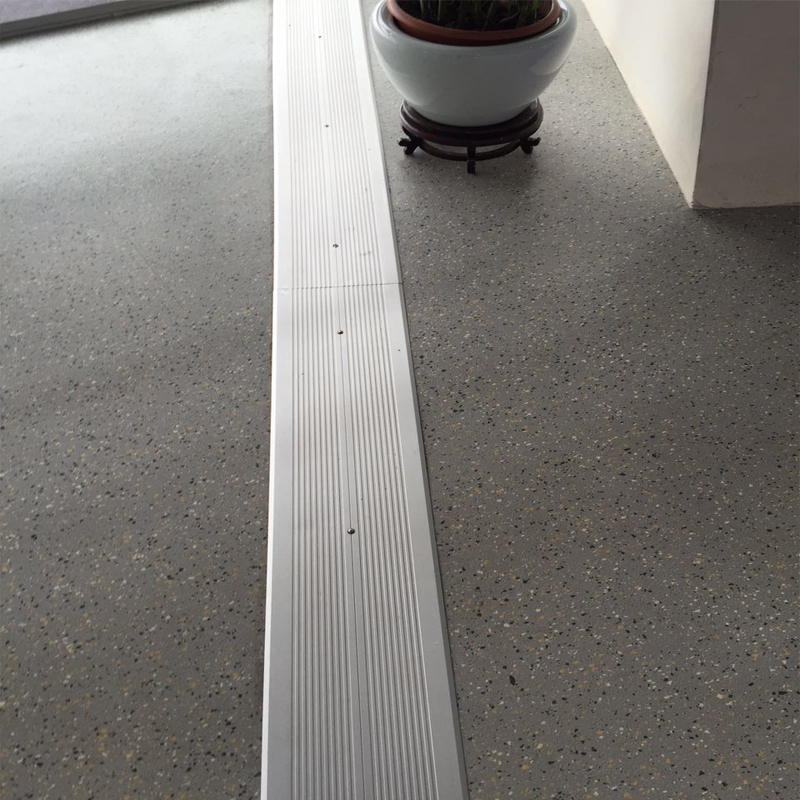

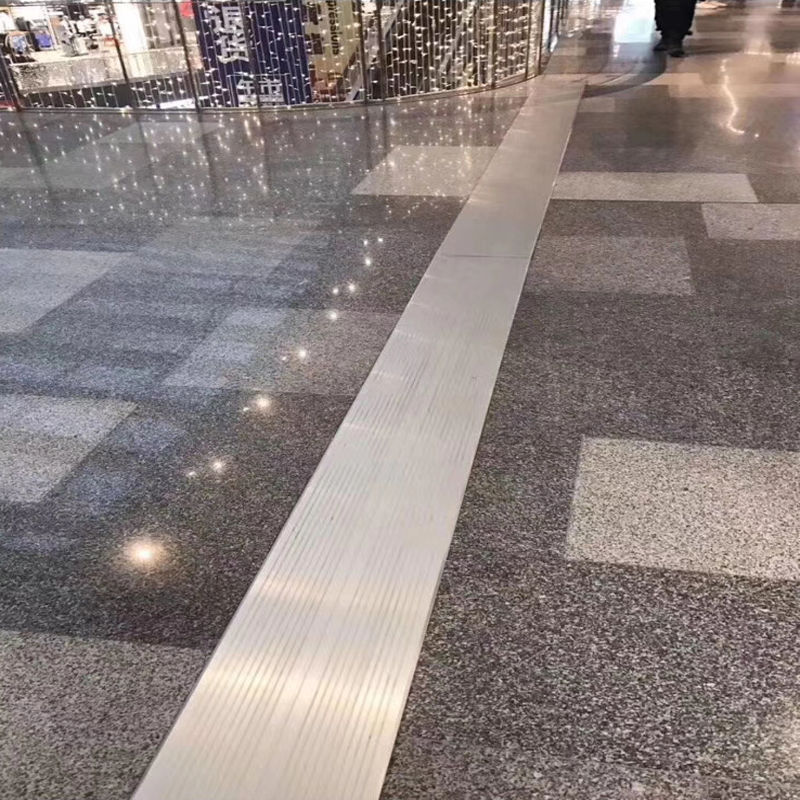

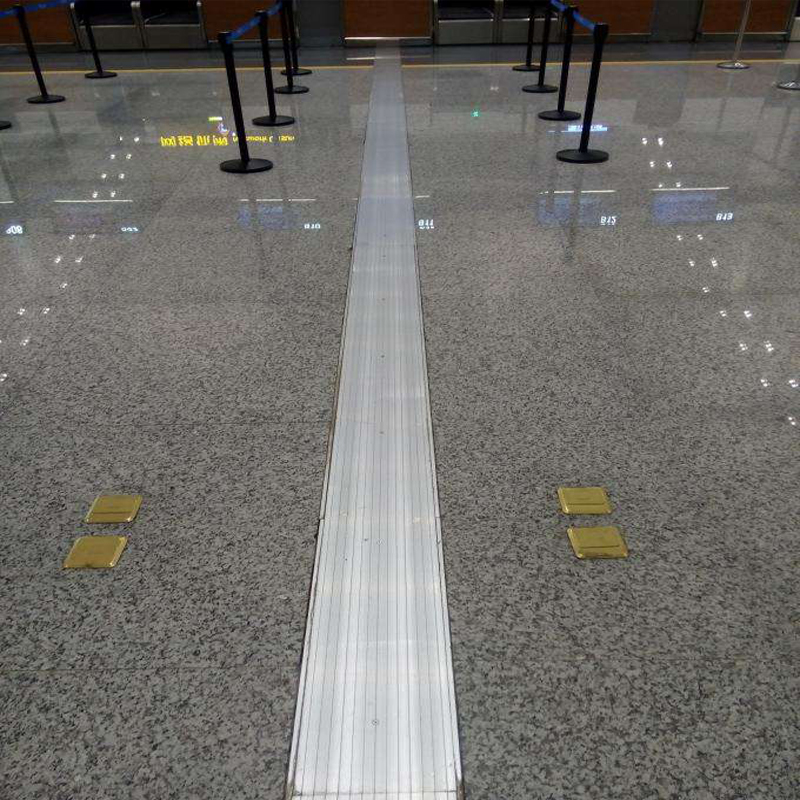

點擊圖片查看原圖基座及蓋板由中控滑桿及中心螺絲連節，伸縮縫、沉降位移量主要由45°斜放中控滑桿完成。蓋板可采用6063-T5型材等，表面具有防滑條紋：上海地面伸縮縫主要用于普通行人通過的建筑樓地面過道等位置。

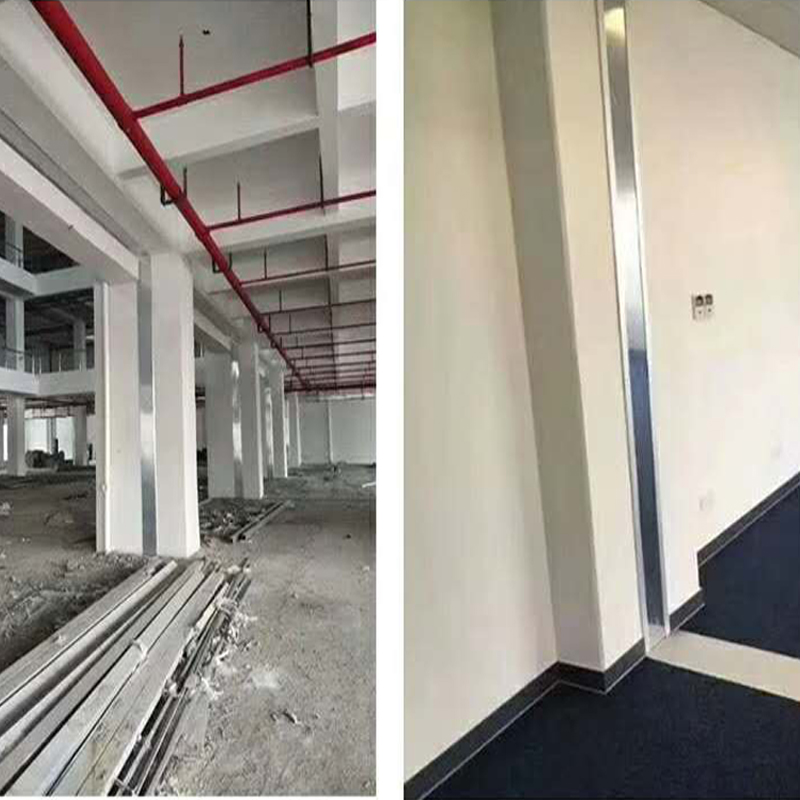

上海墻面金屬卡鎖型鋁合金內墻伸縮縫裝置，，包括預鉆鋁側面和中心的可互換部分，能夠承受大的多向運動?？蛇x配防水膜。特別適用于高質量的表面處理要求以及具有大型地震運動的寬接頭。構成由鋁合金型材基座，鋁合金中心板構成，互卡式設計，安裝方便，伸縮性能強。
| 墻面伸縮縫技術參數： | ||||||
| 模型 | 聯合寬度 | 伸縮小的開放 | 伸縮限度的開放 | 暴露的表面 | 阻止寬度 | 阻擋高度 |
|---|---|---|---|---|---|---|
| ESW-400 | 4.00英寸（102毫米） | 2.50英寸（64毫米） | 6.00“（152mm） | 12.00“（305mm） | N / A | N / A |
| ESW-500 | 5.00“（127mm） | 2.50英寸（64毫米） | 8.25英寸（210毫米） | 13.50“（343mm） | N / A | N / A |
| ESW-600 | 6.00“（152mm） | 2.50英寸（64毫米） | 10.00英寸（254毫米） | 15.00“（381mm） | N / A | N / A |
| ESW-700 | 7.00“（178mm） | 2.50英寸（64毫米） | 11.50英寸（292毫米） | 16.50英寸（419毫米） | N / A | N / A |
| ESW-800 | 8.00英寸（203毫米） | 2.50英寸（64毫米） | 13.00“（330mm） | 18.00英寸（457毫米） | N / A | N / A |
| ESW-900 | 9.00“（229mm） | 2.50英寸（64毫米） | 14.50英寸（368毫米） | 19.50英寸（495毫米） | N / A | N / A |
| ESW-1000 | 10.00英寸（254毫米） | 2.50英寸（64毫米） | 16.00英寸（406毫米） | 21.00“（533mm） | N / A | N / A |
| ESW-1100 | 11.00英寸（279毫米） | 2.50英寸（64毫米） | 17.50英寸（445毫米） | 22.50“（572mm） | N / A | N / A |
上海鋁合金伸縮縫蓋板要求：
1：承載能力：建筑變形縫裝置的承載能力應符合主題結構相應部位的設計要求。
2：防火：有防火要求的建筑變形縫裝置應配套安裝阻火帶，采取合理的防火措施，并應符合國家現行防火設計標準要求。
3：防水：有防水要求的建筑變形縫裝置應配置安裝防水卷材，采取合理的防水，排水措施。
4：節能：有節能要求的變形縫裝置應符合國家現行的建筑節能標準。
5：防脆斷，寒冷及嚴寒地區的建筑變形縫裝置應符合防脆斷的要求，宜選金屬類產品。
6：防墜落：高層建筑外墻變形縫裝應采取合理措施，防止高空墜落。
7：防震：用于防震性能的建筑變形縫裝應符合抗震設計中的結構要求。
8：防腐蝕：五金件與鋁合金基座相連接部分應采取防止電腐蝕措施，主要受力的五金件應進行承載力驗算。
9：建筑變形縫裝置的材料和施工應符合環保要求。
成都華安潤成金屬材料有限公司是專業生產建筑鋁合金變形縫，不銹鋼變形縫，做法參照國標圖集04cj01-3圖集。也可根據客戶要求生產鍍鋅鐵皮老式做法變形縫。公司已通過已通過 ISO9001：2008國際質量體系認證，并獲重合同守信用企業。年產各類變形縫36萬米，鋁合金除塵地墊（地毯3萬平米，鋁合金踢腳線10萬米。鋁合金樓梯防滑條（止滑條）6萬米。
