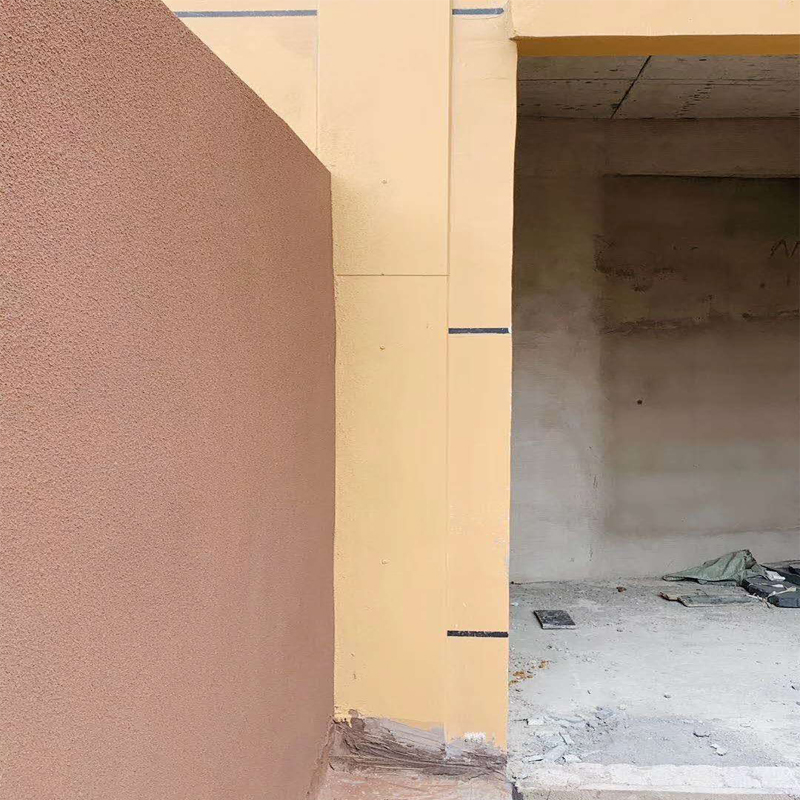

點擊圖片查看原圖外墻沉降縫定義：
沉降縫將建筑物劃分若干個可以自由沉降的獨立單元。沉降縫同伸縮縫的顯著區(qū)別在于沉降縫是從建筑物基礎到屋頂全部貫通。沉降縫寬度與地基性質和建筑高度有關沉降縫的構造與伸縮縫基本相同，但蓋縫的作法，必須保證相鄰兩個獨立單元能自由沉降。
外墻沉降縫鋁合金蓋板設置原則：
（2）建筑的高度和荷載差異較大處
（3）過長建筑物的適當部位
（4）地基土的壓縮性有著顯著差異
（5）建筑物基礎類型不同以及分期建造房屋的交界處如果基礎持力層類別基本相同，且為素混凝土基礎，我覺得基礎就可以不斷開。因為混凝土的抗剪能力薄弱，即使發(fā)生不均勻沉降，對變形縫兩側的建筑并無多大影響。

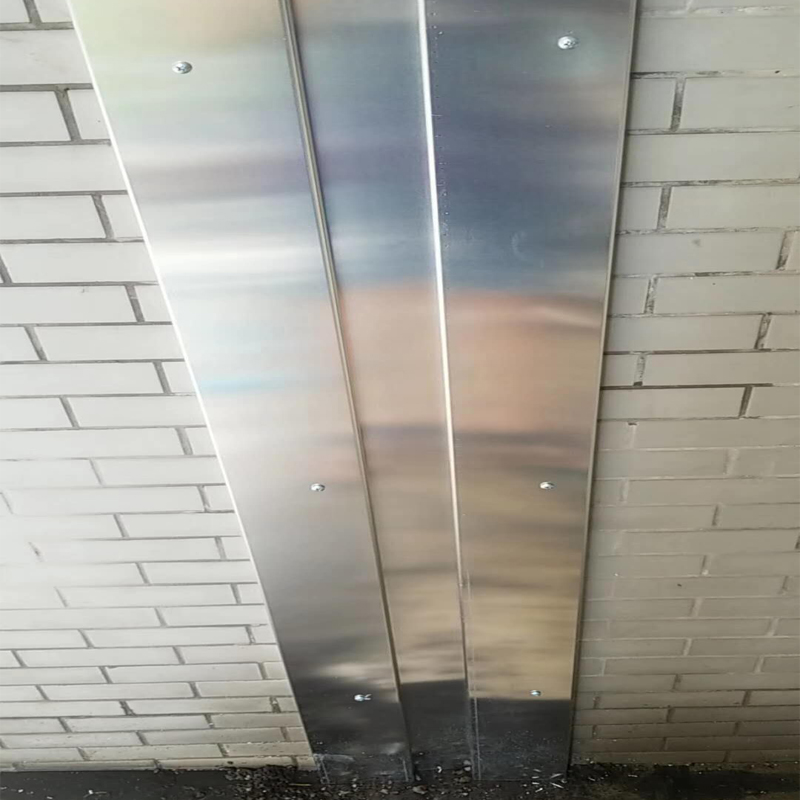

外墻沉降縫鋁合金蓋板描述：

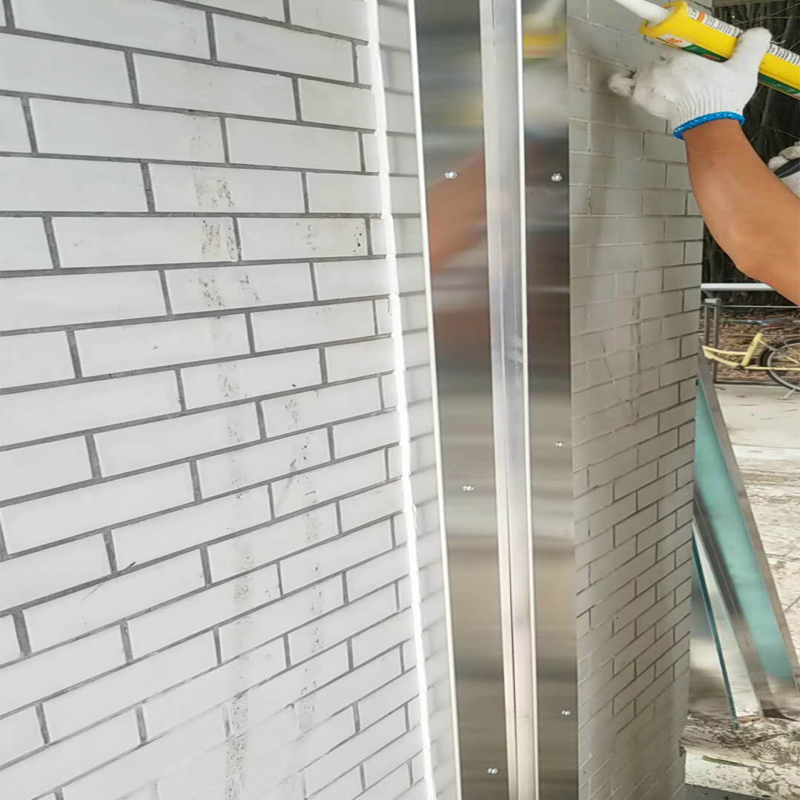

堅固的全金屬膨脹接頭蓋板免維護，耐磨損，使用壽命長，無需無收縮密封、垂直側壁無需對角切割粗陶器。。多維運動能力連接銷確保均勻安裝，高度和寬度相關，表面通過改進的防滑性提高安全性，易于安裝優(yōu)化設計可以方便安全地安裝定心桿
產品性能指標：
運動： ±50％至±100％膨脹/收縮; 橫向剪切±50％至±100％; 垂直剪切變化
特點： 設計用于跨越地板過渡的小“凸起”; 可容納地面凹陷，狹窄的外露視線; 沒有外露的緊固件; 定心桿裝置在整個運動過程中保持蓋子（PJCL除外）; 阻止安裝; 10'長度的船舶
性能：符合ASTM E1399標準的抗震，熱和風運動; 符合ADA防滑指南; 有助于LEED®信用
產品功能：
1 ：對建筑伸縮起到保護及裝飾作用。滿足于建筑由于溫度變形引起的伸縮作用。
2 ：對建筑伸縮墻面水平縫隙起到遮蓋及裝飾作用。
3 ：對建筑伸縮縫起到防水作用。
外墻沉降縫技術說明：
|
型號 |
寬度（mm） |
總運動熱量（mm） |
總運動地震（mm） |
可見寬度（mm） |
寬度填充（mm） |
高度填充（mm） |
總高度（mm） |
負載能力 |
|
JXSPJ100 |
100 |
40（±20） |
235（+ 150 / -35） |
65 |
280 |
30 |
470 |
行人 |
|
JXSPJ150 |
150 |
40（±20） |
235（+ 150 / -85） |
65 |
330 |
30 |
520 |
行人 |
|
JXSPJ200 |
200 |
40（±20） |
235（+ 150 / -135） |
65 |
380 |
30 |
570 |
行人 |
|
JXSPJ300 |
300 |
40（±20） |
235（+ 150 / -235） |
65 |
480 |
30 |
670 |
行人 |
|
JXSPJ400 |
400 |
40（±20） |
235（+ 150 / -335） |
65 |
580 |
30 |
770 |
行人 |
|
JXSPJ500 |
500 |
40（±20） |
235（+ 150 / -435） |
65 |
740 |
30 |
930 |
行人 |
外墻沉降縫圖集參考：
