點擊圖片查看原圖中國建筑標準設計研究院《變形縫建筑構造（二）》（04CJ01-2）及《變形縫建筑構造（三）》（04CJ01-3）、
華北地區建筑設計標準化辦公室/西北地區建筑標準設計協作辦公室《建筑構造專項圖籍》（88JZ3）、
江蘇省工程建設標準站《墻身、樓地面變形縫》（蘇J09-2004）、
浙江省標準設計站《變形縫建筑構造》（2006浙J55）、
上海市工程建設標準化辦公室《建筑變形縫構造及配件》（2003滬J/T-302）、
山東省標準設計辦公室《變形縫建筑構造》（L05JT06）、
陜西省建筑標準設計辦公室《建筑變形縫構造圖籍》（陜2006J 15）、
重慶市建設技術發展中心《建筑變形縫構造圖籍》（06J011）、
西南地區建筑標準設計協作領導小組辦公室《建筑變形縫構造圖籍》（西南06J/T-304）、

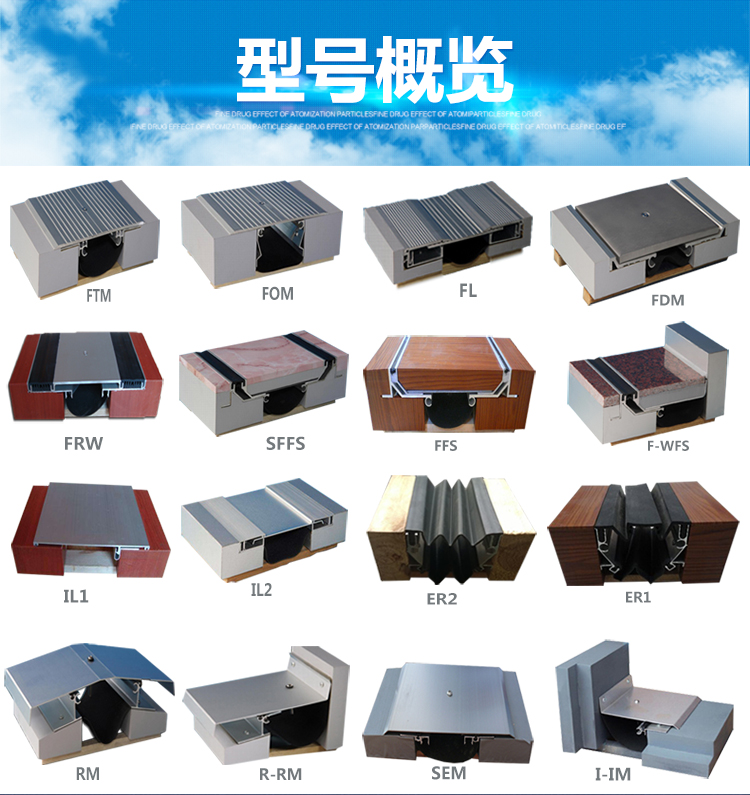

遼寧省建筑標準設計研究院《金屬成品變形縫建筑構造》（遼2006J403）等圖集加工生產多種規格型號的變形縫產品滿足廣大用戶

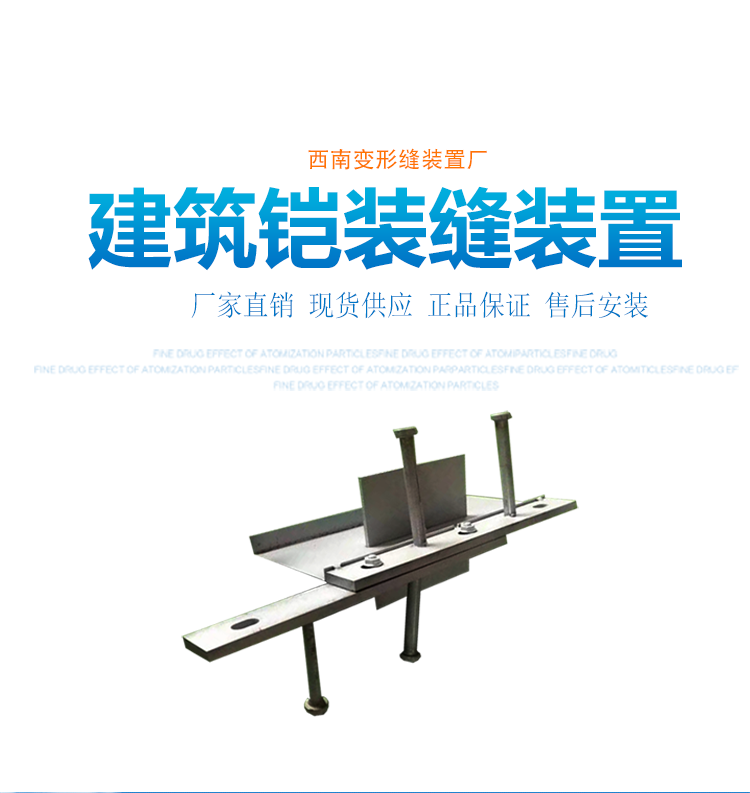

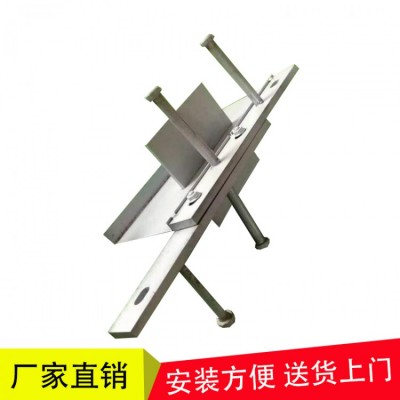

斑馬縫特點：
1.用于戶外地坪。冬夏溫差較大的地方；施工縫與混凝土交接的邊角用沖床加工成直角；
2.鍍鋅鋼板加工而成，不會生銹，可用于室外地坪；無需拆模，無需切割，節省人力；

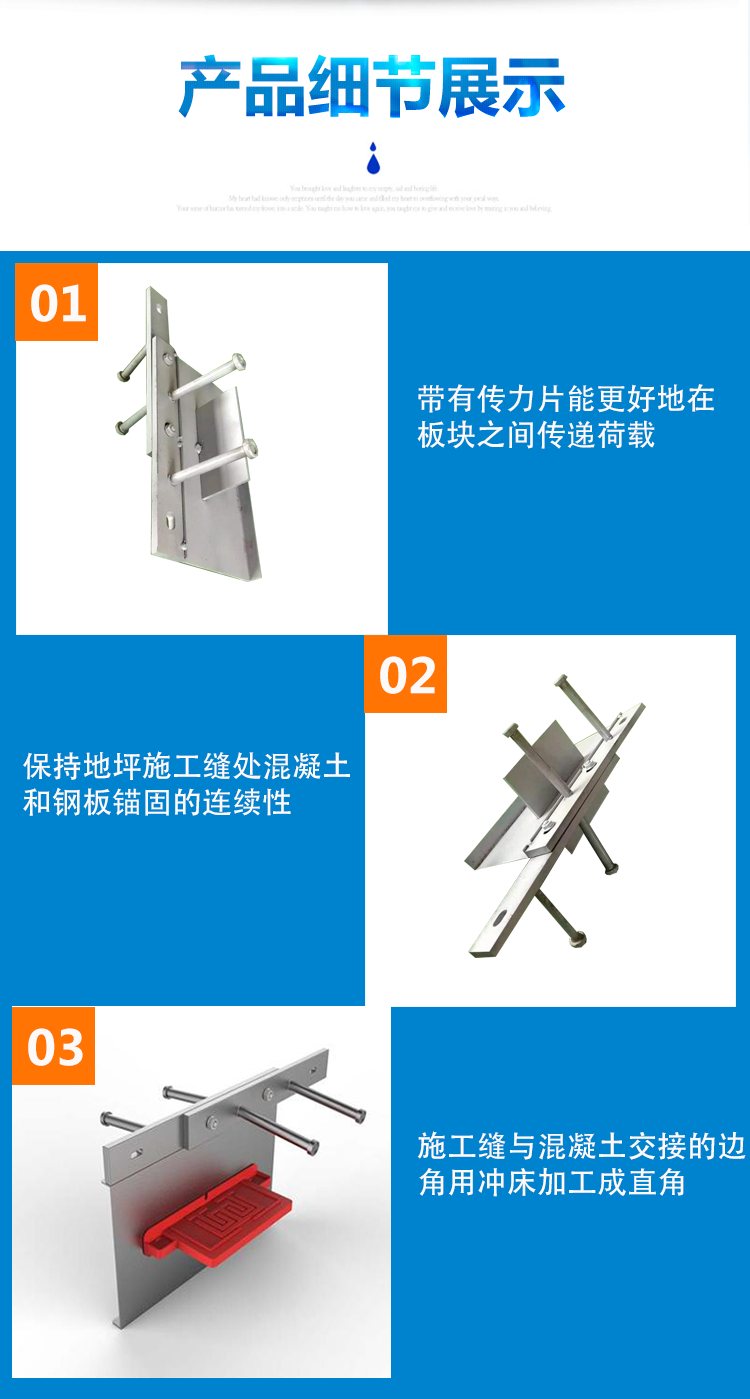

3.帶有傳力片，更好地在板塊之間傳遞荷載；根據地坪厚度定制鋼板高度；安裝方法簡易，鋼筋直接固定在墊層上；
4.自帶載荷傳遞功能上方施工縫內側陳有特殊加工鋼筋，大幅提高抗沖擊能力；保持地坪施工縫處混凝土和鋼板錨固的連續性；
5.根據項目的具體使用情況，上方施工縫內側可選擇襯特殊加工鋼筋，也可只用鋼板本身加固；用于兩棟樓房之間連接的施工縫處。

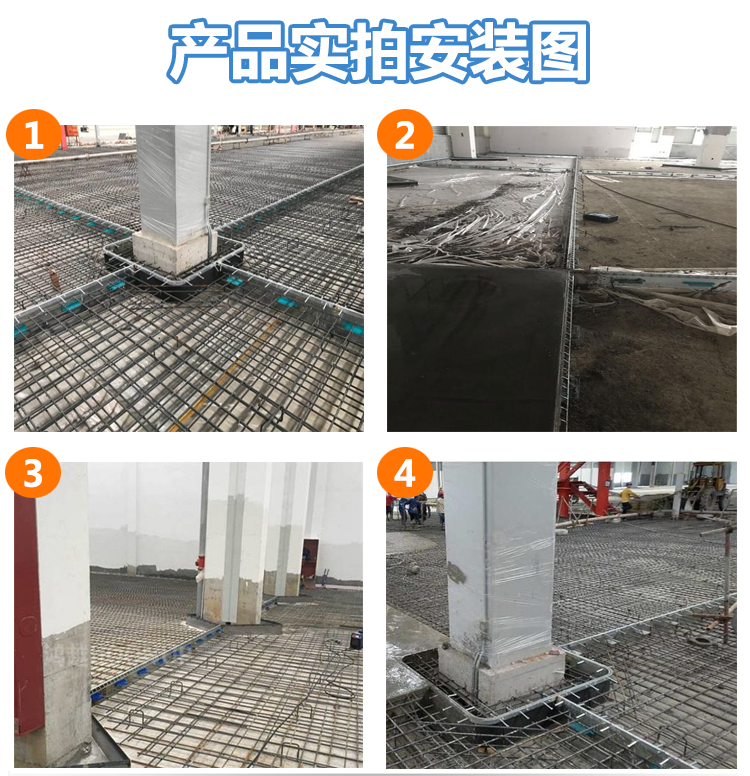

斑馬縫施工方法：
(一)、玻纖土工格柵施工前應先將下承層整平、壓實，避免下層填料刺破玻纖土工格柵。
(二)、橫向平鋪要繃緊、拉挺，不得有褶皺，扭曲或坑洼。
(三)、縱向拼接采用搭接，搭接寬度要大于15cm，用尼龍繩將搭接部位扎緊。
(四)、橫向平鋪兩端錨固長度大于2cm.端部回折部分避免外露，并用30cm厚的碎石層覆蓋。
(五)、禁止一切施工車輛和施工機械行駛或停留在已鋪好的玻纖土工格柵上。
(六)、施工中隨時檢查玻纖土工格柵的質量，發現有折損、撕裂等瑕疵時，應立即修補或更換。修補范圍應超過裂口至少30cm.
（七）、玻纖土工格柵每鋪設完一幅后用膠輪壓路機單向碾壓1～2遍，即壓路機前進時在玻纖土工格柵上碾壓，后退時從未鋪設的路段返回，以壓緊玻纖土工格柵。

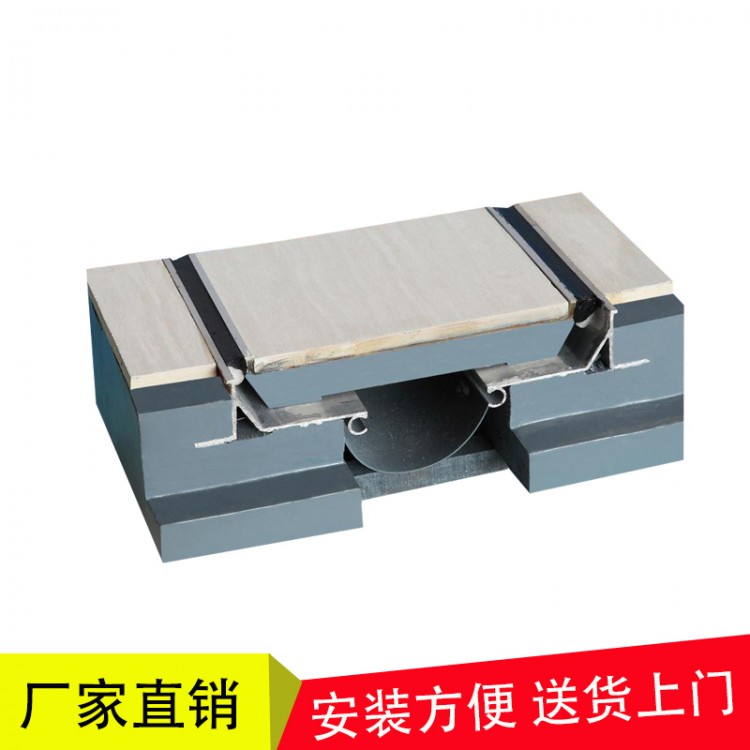

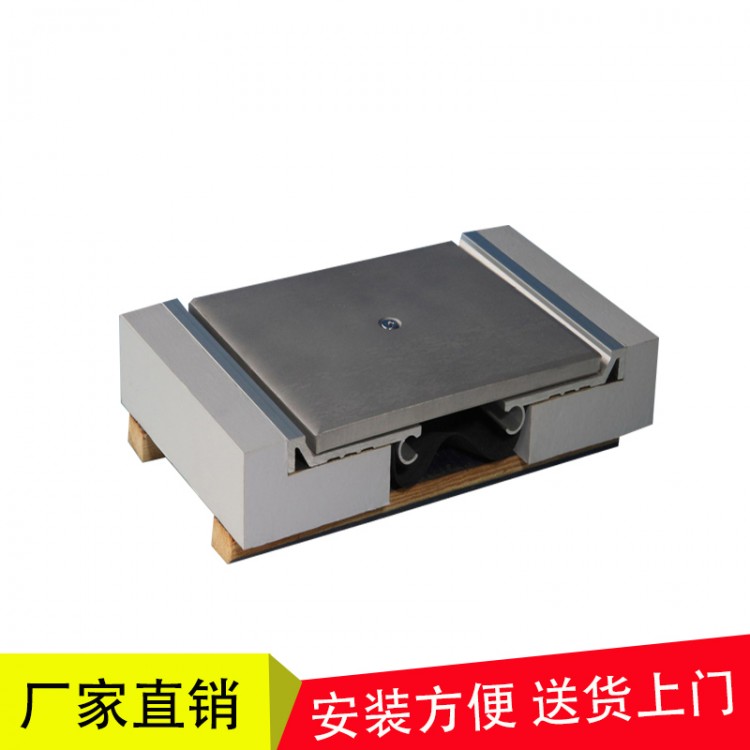

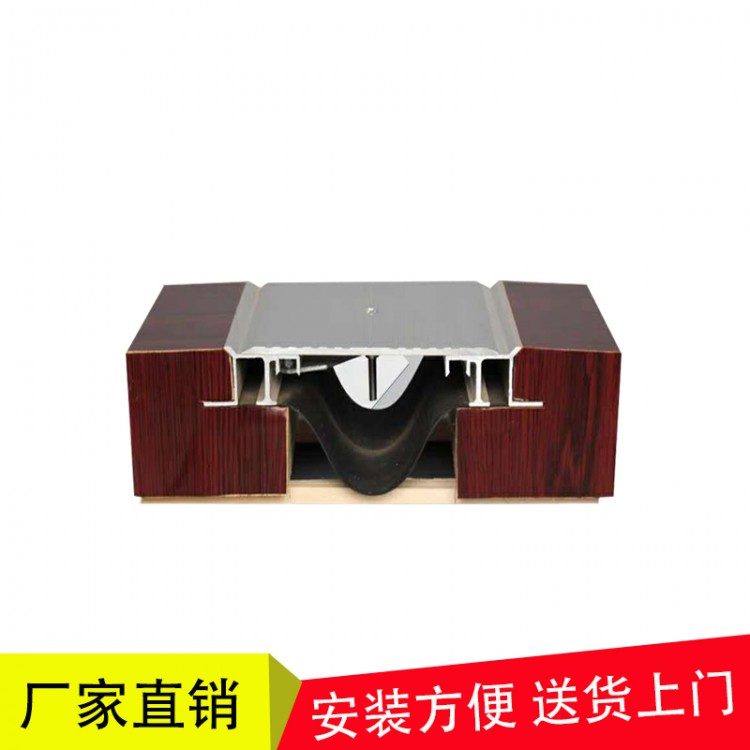

變形縫有伸縮縫、沉降縫、防震縫。無論蓋、封板什么型式，它的性能起碼不能有礙建筑結構的自由變形，而且能防止雨雪灰塵雜物浸入，屋面的外表偏重防雨雪、墻面的外表偏重美觀，樓地面的外表偏重美觀還要平整。褶皺式的可兩邊固定，只適用于墻面伸縮縫；滑疊式的可兩邊固定，適用于墻面伸縮縫、沉降縫。除屋面外，材質多用鋁合金、不銹鋼板，屋面的，圖集上防水層也有鍍鋅鐵皮的。
