點擊圖片查看原圖振動傳感器如振動測量儀是通過振動監測傳感來實現的，現有的振動測量儀采用 速度傳感器，現有的式速度傳感器是目前較常見的一種振動傳感器，式速度 傳感器結構，l、8-簧片；2-磁鋼；3-阻尼杯；4-導磁體；5_連接桿；6_外殼；7_動線圈；
9-引出線接頭。當傳感器的外殼6固定在振動物體上時，整當傳感器的外殼6固定在振動 物體上時，整個傳感器跟著振動物體一起振動，而處在空氣間隙內的振動線圈7是用很軟 的簧片1、8固定在外殼上的，其自振頻率"n較低。當自振頻率"^1.5"n時，動線圈處 在相對(相對與傳感器外殼)靜止?fàn)顟B(tài)，線圈與磁鋼之間發生相對運動，動線圈切割磁力線 而產生感應電勢E。然而現有振動測量儀中式速度傳感器的測量還有待于改進，以 對所有的振動幅度均進行感應并測量?，F(xiàn)有振動測量儀振動監測保護儀使用的范圍相對受 限。但并沒有與溫度傳感器相結合。

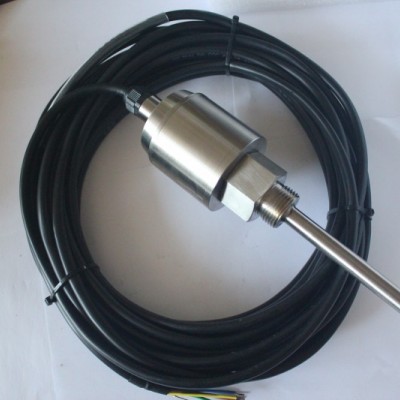

1 一體化振動溫度變送器頻率范圍：0.5～3K Hz（加速度型），
5～ 2K Hz（速度型），5～ 1K Hz（位移型）
2 一體化振動溫度變送器測量范圍：
振動部分：0～ 50g（RMS）或0～200mm/s（RMS）
或0-1000um （P-P溫度部分：0-100°
3 一體化振動溫度變送器信號輸出：4～20mA（±0.05mA）
4 一體化振動溫度變送器輸出阻抗：≤500Ω
5 一體化振動溫度變送器工作電壓：DC12～36V±10%
6 接線方式：振動二線制，溫度二線制
7 一體化振動溫度變送器測量方向：任意方向
8 使用環境：溫 度 -30℃～100℃ 相對濕度 ≤90%
9 一體化振動溫度變送器外形尺寸：
溫度部分插深：35mm ；振動部分：40*65mm
10 安裝螺紋：M16*1.5*14mm
