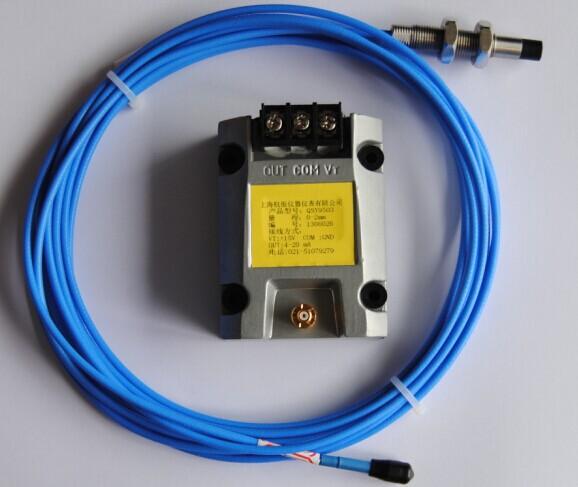

點擊圖片查看原圖采用先進的貼片工藝技術，將渦流探頭、電纜、前置器微型化和集成化，WT-φ16一體化電渦流傳感器并封裝在標準的M18(Φ8探頭)或(Φ11探頭)帶螺紋的探頭體內。由于渦流測量回路的所有元件都裝在傳感器探頭內, 無需高頻同軸電纜及高頻探頭，信號輸出線可長達百米以上，提高了系統的可靠性。安裝方便，降低了傳感器的安裝費用。WT-φ16一體化渦流傳感器主要用于監測旋轉機械的位移、振動、轉速等參數，并相對應線性信號輸出。
工作原理：
采用先進的貼片工藝技術，將渦流探頭、電纜、前置器微型集成化，并封裝在標準的M18(Φ8探頭或Φ11探頭及Φ16)帶螺紋的探頭體內。由于渦流測量回路的所有元件都封裝在傳感器探頭內，無需高頻同軸電纜及高頻探頭，提高了系統可靠性,同時也降低了傳感器的安裝費用。
用途：主要用于監測旋轉機械的位移、振動、轉速等參數，并直接輸出線性標準信號。采用微型
成于一體，由于其采用非接觸測量、長期工作
可靠性好、靈敏度度高、抗干擾能力強、響應
速度塊、不受油污、蒸汽等介質影響，因此常
被應用于電力、鋼鐵、石化等行業的大型旋轉
機械的軸向位移、擺度、軸振動、轉速等參數的長期實時監測。VB-Z9100一體化電渦流位移傳感器技術參數按行業規范設計生產，探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚（PPS）注塑成形保護，線圈被嚴格密封；電路采用防酸堿不銹鋼M16×1或M20×1.5螺紋圓管和環氧樹脂封裝，防潮、防塵；信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護；具有電源極性、輸出短路多種保護功能，任意接線錯誤不會損壞；可在惡劣環境下長期連續工作。
技術指標：
供電電源：±24Vdc
工作頻率范圍：0～6kHz
位移測量量程：2mm或4mm
輸出4～20mA
誤差范圍：≤1.0%
工作溫度：-20℃～80℃
靈敏度：8V/mm、8mA/mm、4V/mm、4mA/mm
紋波：≤20mV
分辨率：0.1μm
溫度漂移：0.5‰
