點擊圖片查看原圖一． 設備用途及特點:
本設備用于柔性防火電纜的生產上纏繞多層云母帶。
二． 設備主要技術參數
1. 纜線外徑： ≤Ф30㎜
2. 繞包轉速： ≤800r/min
3. 繞包節距： 12～200㎜
4. 牽引速度： ≤40m/min
5. 放線盤尺寸： PN1250～PN2000㎜
6. 收線盤尺寸： PN1250～PN2000㎜
7. 總用電功率： ～25kW
8. 總占地面積： 長24米×寬2.5米×高2.1米
三． 設備構成:
1. PN2000端軸式被動放線機--------------------1臺

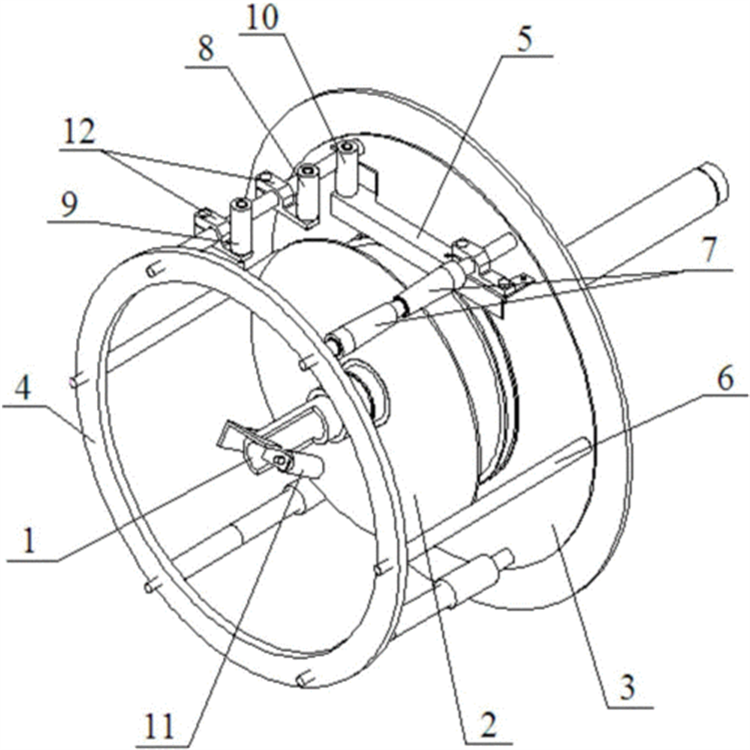

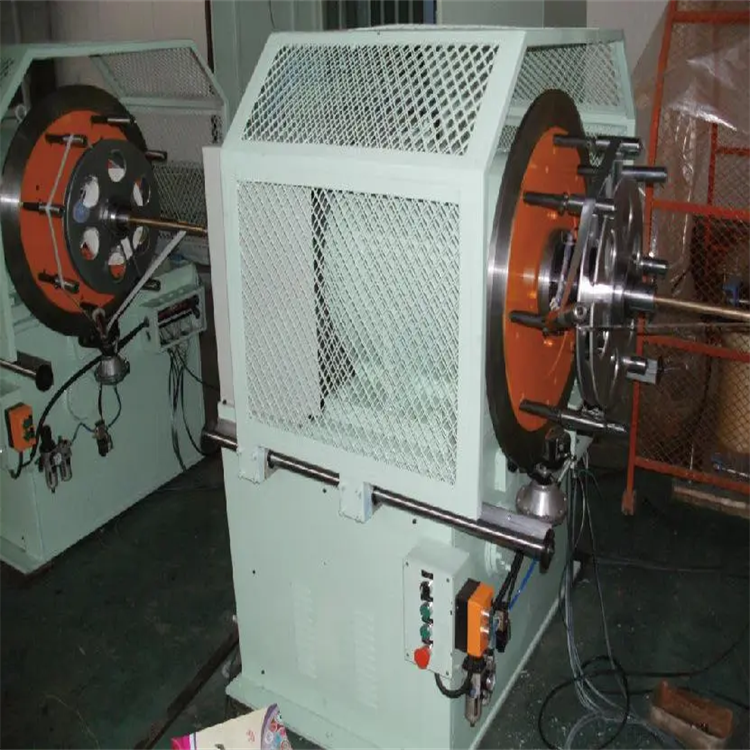

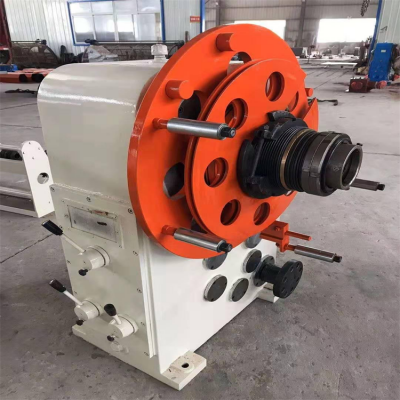

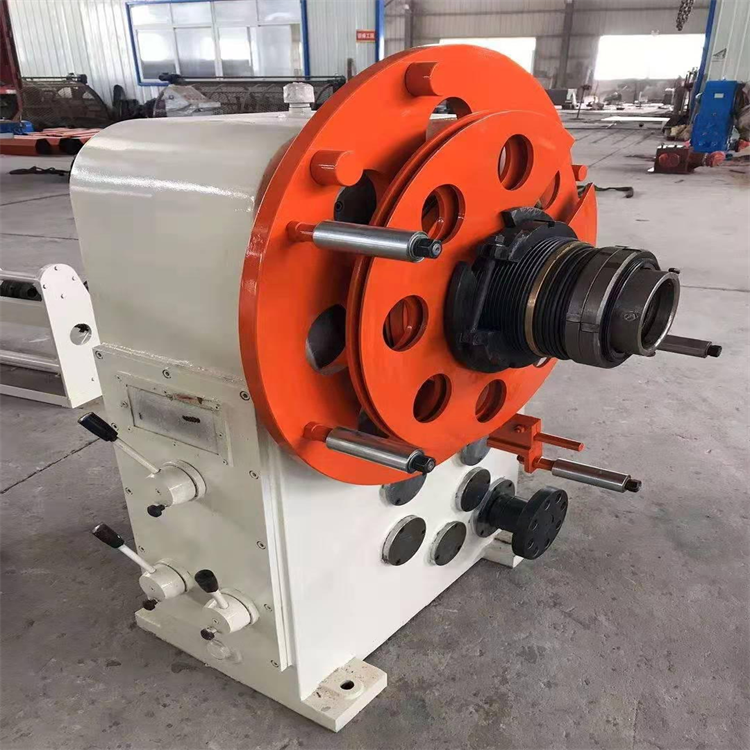

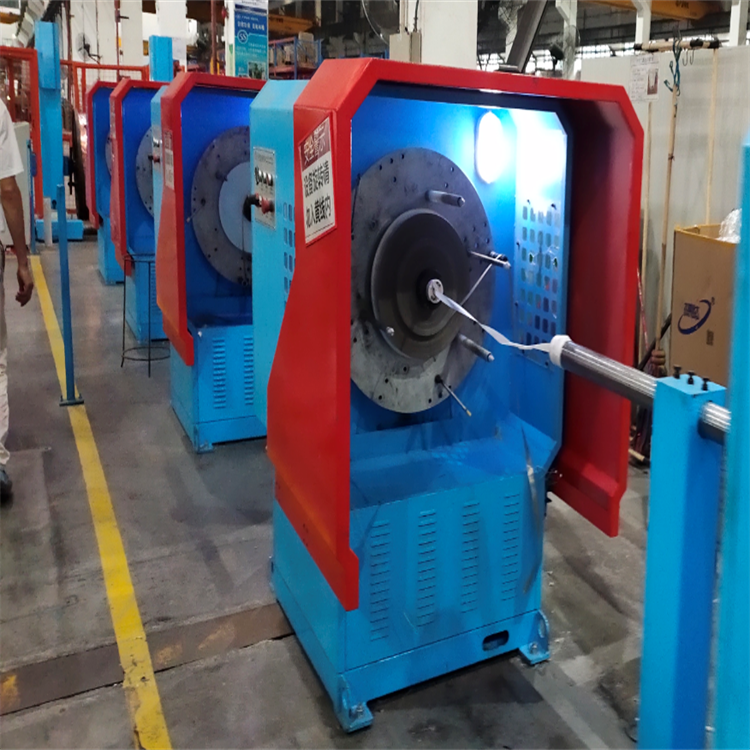

2. 同心式繞包機-------------------------------6臺
3. 800㎏履帶式牽引機--------------------------1臺
4. PN2000端軸式收排線機-----------------------1臺
5.電氣控制系統-------------------------------1套
