點擊圖片查看原圖1、概述

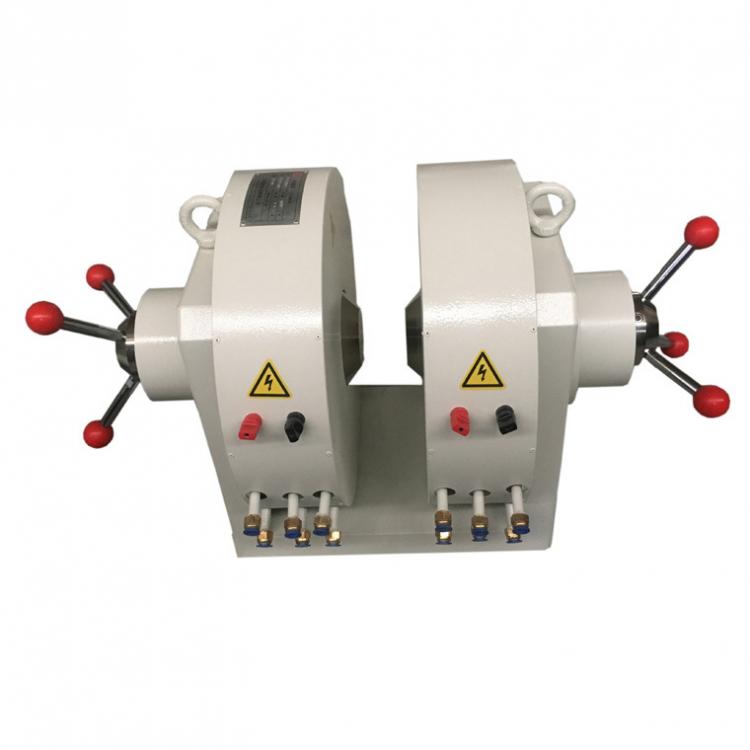

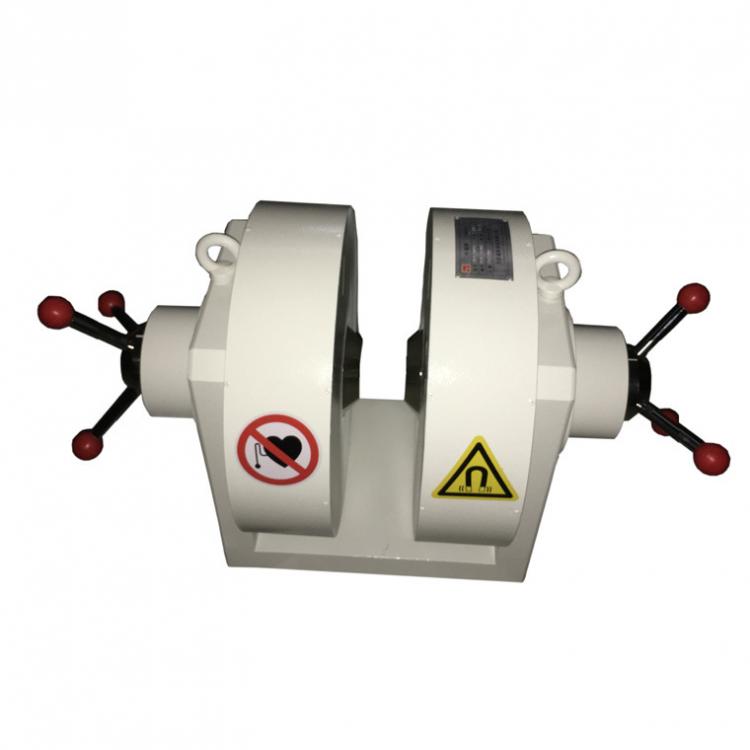

PEM-5005型電磁鐵采用單軛水冷結構思，磁路優化，樣式美觀，觀測和放置樣品方便。
PEM-5005電磁鐵磁場工作氣隙調節輕便靈活，極帽處設有螺紋，裝卸方便，極面直徑上限為φ120mm（出廠為80mm），工作氣隙上限為110mm。
2、主要技術參數
極面直徑：φ80mm
工作氣隙：0～60mm連續可調
磁場強度：工作氣隙50mm時，H≥0.5T
磁場上限：工作氣隙10mm時，H＞2T
剩 磁：氣隙10mm時≤10mT
工作電流：DC 0～15A
重 量： 400公斤
3、磁場技術指標
|
電流 |
工作氣隙 |
|||||
|
10mm |
20mm |
30mm |
40mm |
50mm |
60mm |
|
|
磁場（Oe） |
||||||
|
1A |
2440 |
1133 |
820 |
594 |
943 |
378 |
|
2A |
4150 |
2260 |
1580 |
1150 |
1401 |
742 |
|
3A |
4650 |
3380 |
2410 |
1736 |
2340 |
1092 |
|
5A |
11840 |
5640 |
3930 |
2910 |
2810 |
1450 |
|
6A |
14050 |
6790 |
4760 |
3490 |
3270 |
1800 |
|
7A |
15880 |
7890 |
5560 |
4040 |
3710 |
2160 |
|
8A |
17080 |
8950 |
6310 |
4580 |
4100 |
2500 |
|
9A |
18060 |
10010 |
7000 |
5160 |
4600 |
2860 |
|
10A |
18830 |
11240 |
7730 |
5690 |
5000 |
3190 |
|
11A |
19520 |
11800 |
8410 |
6270 |
|
3570 |
|
12A |
20280 |
12370 |
9120 |
6780 |
|
3860 |
|
13A |
20710 |
12900 |
9500 |
7300 |
|
4270 |
|
14A |
21210 |
13380 |
10060 |
7770 |
|
4570 |
|
15A |
21500 |
13770 |
10530 |
8120 |
|
4900 |
