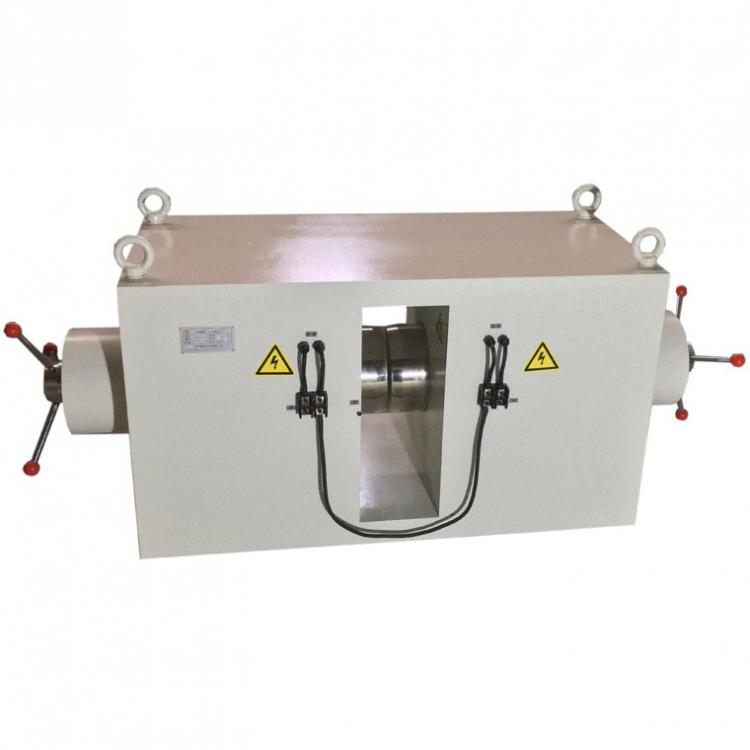

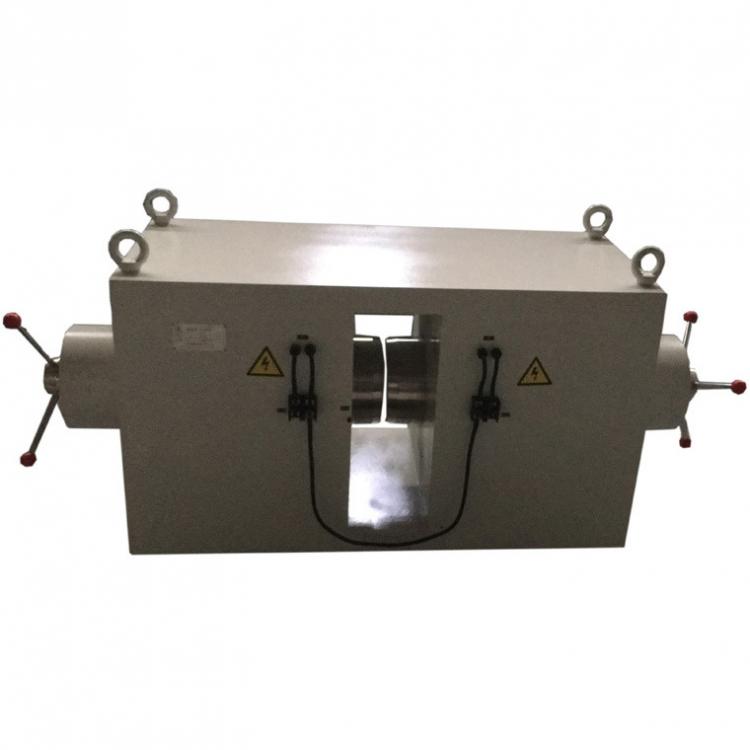

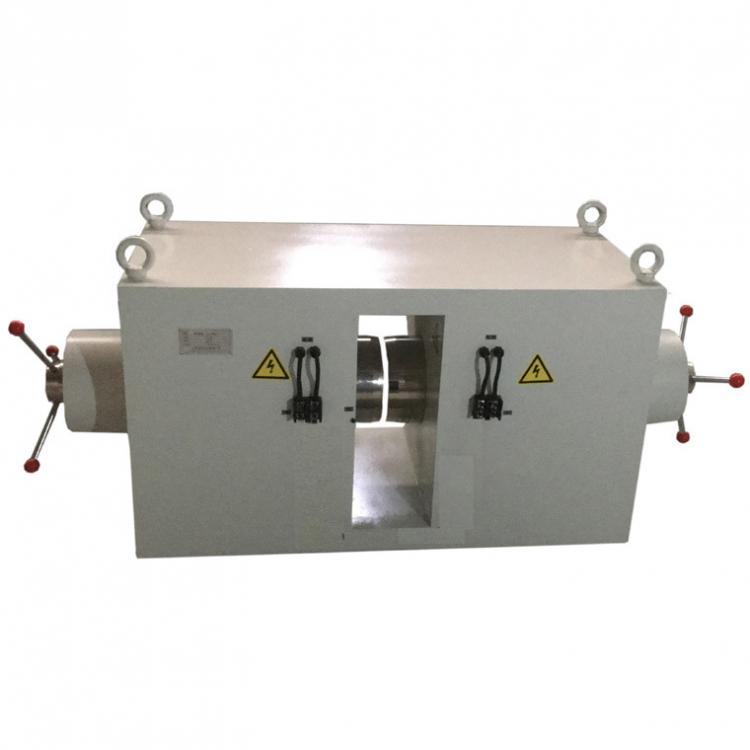

點擊圖片查看原圖大型電磁鐵、材料電磁鐵、熱處理電磁鐵、PEM-240H臥式水冷電磁鐵/電磁場
1、概述
PEM-240H電磁鐵/電磁場主要用于材料的磁場熱處理，物質磁效應現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量，磁性物質材料取向等。
PEM-240H臥式電磁鐵/電磁場是極面直徑240的電磁場，可用于材料磁處理，稀土永磁材料的成型取向，磁性產品磁化，若與磁性測試設備配套使用還可用于大尺寸鐵氧體產品無損檢測.
pem-240H電磁鐵/電磁場磁路設計優化，電磁效率高，工作氣隙磁場可輕便連續調節，極面設有螺紋，方便不同極面的更換。
2、主要技術參數
極面直徑：φ240mm
工作氣隙：200mm（連續可調）
高 磁 場：2.5T/2.1T(氣隙10，極面直徑160/240)
水冷方式：外冷式水箱冷卻
磁感應強度：11000 Oe(氣隙100mm時)
磁感應強度：8000 Oe(氣隙150mm時)
磁感應強度：7000 Oe(氣隙200mm時)
電磁鐵結構：H型
電磁鐵尺寸：1800×700×800
重 量：3600kg
工作電流 ：0-90A
工作功率 ：42kW
3、磁場參考表
|
電 流 |
工作氣隙mm |
|||||||||||||||||||
|
|
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
|
|
磁場強度mT |
|||||||||||||||||||
|
5A |
1612 |
1023 |
712 |
544 |
438 |
370 |
310 |
273 |
242 |
218 |
196 |
177 |
164 |
152 |
142 |
130 |
122 |
114 |
108 |
103 |
|
10A |
1846 |
1430 |
1167 |
962 |
817 |
700 |
598 |
528 |
472 |
426 |
384 |
351 |
324 |
300 |
280 |
258 |
242 |
226 |
213 |
202 |
|
15A |
1973 |
1587 |
1348 |
1148 |
1006 |
886 |
782 |
707 |
643 |
593 |
541 |
503 |
467 |
434 |
407 |
380 |
355 |
330 |
314 |
298 |
|
20A |
2000 |
1688 |
1454 |
1260 |
1119 |
1000 |
893 |
815 |
747 |
694 |
639 |
599 |
561 |
525 |
496 |
463 |
439 |
413 |
394 |
376 |
|
25A |
2050 |
1751 |
1523 |
1332 |
1192 |
1076 |
970 |
892 |
821 |
766 |
709 |
667 |
627 |
590 |
558 |
524 |
498 |
470 |
450 |
430 |
|
30A |
2080 |
1793 |
1574 |
1386 |
1247 |
1133 |
1026 |
947 |
876 |
820 |
762 |
718 |
677 |
639 |
607 |
570 |
544 |
515 |
493 |
473 |
|
35A |
2100 |
1827 |
1614 |
1429 |
1291 |
1178 |
1071 |
991 |
921 |
863 |
804 |
759 |
717 |
678 |
644 |
608 |
580 |
550 |
528 |
507 |
|
40A |
|
1856 |
1647 |
1467 |
1329 |
1219 |
1111 |
1031 |
959 |
902 |
841 |
795 |
752 |
711 |
677 |
639 |
611 |
581 |
557 |
535 |
|
45A |
|
1881 |
1675 |
1499 |
1363 |
1254 |
1146 |
1065 |
991 |
935 |
873 |
827 |
783 |
741 |
707 |
667 |
639 |
607 |
584 |
561 |
|
50A |
|
1904 |
1700 |
1527 |
1393 |
1286 |
1178 |
1097 |
1023 |
965 |
902 |
853 |
811 |
769 |
733 |
693 |
664 |
632 |
607 |
584 |
|
55A |
|
1924 |
1721 |
1551 |
1420 |
1316 |
1207 |
1126 |
1052 |
993 |
930 |
882 |
837 |
794 |
758 |
717 |
685 |
654 |
629 |
606 |
|
60A |
|
1942 |
1741 |
1573 |
1444 |
1343 |
1235 |
1153 |
1079 |
1019 |
955 |
907 |
861 |
818 |
782 |
740 |
709 |
676 |
651 |
626 |
|
65A |
|
1959 |
1760 |
1592 |
1465 |
1367 |
1261 |
1178 |
1104 |
1043 |
979 |
931 |
885 |
841 |
803 |
761 |
730 |
696 |
669 |
646 |
|
70A |
|
1975 |
1777 |
1611 |
1485 |
1390 |
1284 |
1202 |
1128 |
1067 |
1001 |
953 |
906 |
862 |
824 |
781 |
750 |
715 |
689 |
665 |
|
75A |
|
1990 |
1794 |
1629 |
1503 |
1410 |
1306< |
|||||||||||||
