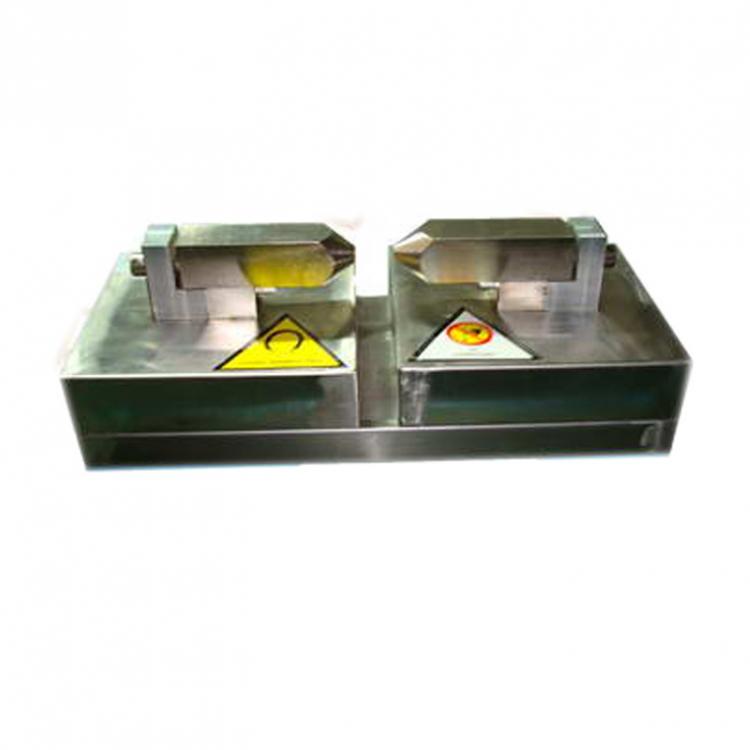

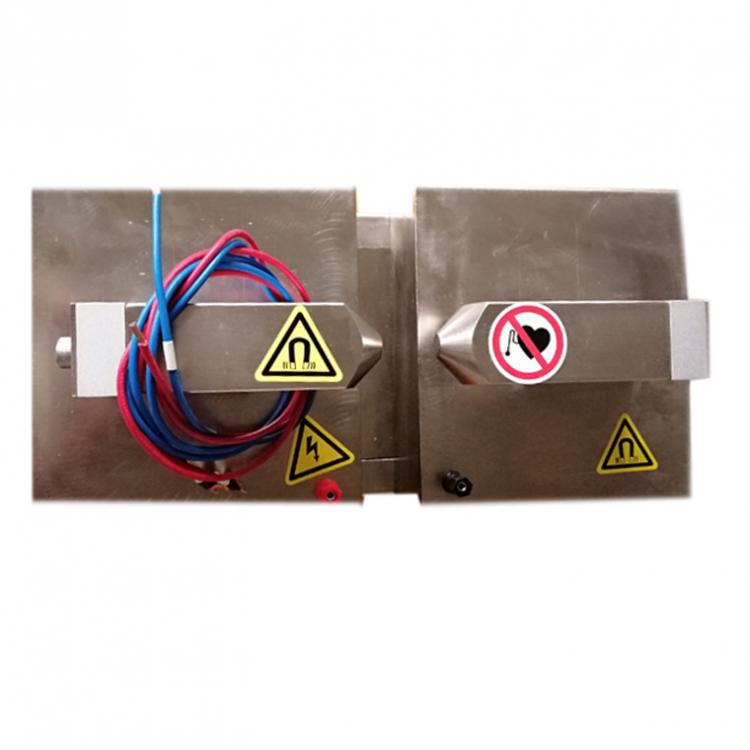

PEM-1002小型直流電磁鐵 磁場發生器，力田磁場線圈
1、概述
PEM-1002電磁鐵采用單扼臥式、自然冷卻式結構，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便等特點。
磁場工作氣隙調節輕便靈活，極頭極柱一體結構設計、V型槽結構調節工作氣隙，調節裝卸方便，極面為15 mm×15mm，工作氣隙0~35mm可調。
電磁鐵工作氣隙結構調整采用新型結構設計，極頭不需要鎖緊，氣隙不會改變，氣隙調整手柄可定位，保證測量的重復性。
電磁鐵既可用于磁場參數的測量，也可在小氣隙時用于試樣的磁化與磁場試驗、測試等。
2、電磁鐵工作原理
電磁鐵工作氣隙磁場是根據電磁感應原理，電流源對磁場線包提供直流電流，并由導磁回路聚磁產生強磁場，調節氣隙大小，改變極面尺寸，調整工作電流均可改變工作氣隙磁場的強弱。
3、技術參數
極面：15 mm×15mm
工作氣隙：0～35mm連續可調
磁感應強度：工作氣隙35mm時，H ≥ 0.2T
磁場上限：工作氣隙5mm時，H ≥ 1.5T
剩磁：氣隙10mm時，H ≤2mT
工作電流：DC 0～10.0A
冷卻方式：自然風冷。
尺寸：長540mm*寬240mm*高175mm
重量：45kg
4、磁場參數表：（供參考）
