1.產品簡介
近年來，隨著氣體滅火系統的廣泛使用，國家關于氣體滅火系統的產品標準和設計規范不斷完善。氣體滅火如

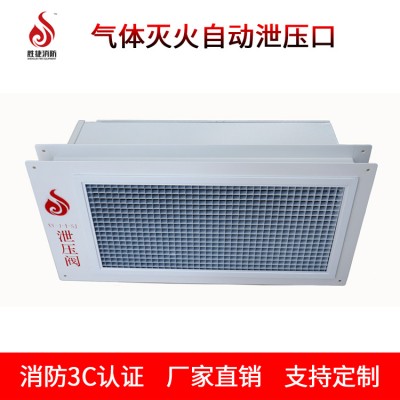

本公司生產的機械型泄壓裝置也稱自動泄壓口，安裝在滅火防護區墻體上，平時呈關閉狀態，當氣體滅火系統對防護區實施滅火時，泄壓裝置在一定壓力下自動打開泄壓，確保防護區安全；當壓力降低到一定值時，泄壓裝置自動關閉。
本公司的泄壓裝置可以保證防護區的密閉性，滿足滅火的需要，同時確保防護區安全。
2.工作原理
泄壓口安裝在防護區外墻或者內墻上，安裝高度為防護區的凈高2/3以上，泄壓口平時依靠泄壓蓋板不見自重處于關閉狀態，當防護區發生火災時，氣體滅火系統釋放滅火氣體會導致防護區內壓力增強，為防止防護區內壓力超過允許壓強，作用于泄壓蓋板上壓力使蓋板自動固定軸旋轉，開啟泄壓口釋放防護區內壓力，避免防護區的圍護結構、玻璃等遭受破壞，和導致滅火失敗。泄壓口依靠蓋板自重，當壓力釋放到一定值時，泄壓口關閉，保持防護區內滅火劑的滅火濃度
3.裝置選型
泄壓裝置的選型：根據滅火系統設計規范，可計算出防護區泄壓口的面積，根據計算出的面積可選用不同型號的一個或多個泄壓裝置。
4.產品結構圖
5.規格尺寸
|
型號 |
外形尺寸 |
泄壓面積 |
||||||
|
A |
B |
C |
A1 |
A2 |
B1 |
B2 |
||
|
XY-J-Ⅰ-SJ |
632 |
333 |
208 |
/ |
556 |
/ |
256 |
0.13㎡ |
|
XY-J-Ⅱ-SJ |
832 |
417 |
208 |
/ |
756 |
/ |
339 |
0.25㎡ |
|
XY-J-Ⅲ-SJ |
876 |
417 |
208 |
/ |
800 |
/ |
400 |
0.30㎡ |
|
動作壓力 |
1100Pa（出廠設定值） |
|||||||
|
動作精度 |
±100Pa |
|||||||
|
裝置材質 |
冷軋鋼板，表面靜電噴塑 |
|||||||
6.常用防護區泄壓面積參數表（壓力）
|
氣體類型 |
七氟丙烷氣體滅火系統 |
IG541混合氣體滅火系統 |
|||
|
設計濃度（%） |
8 |
10 |
37.5 |
42 |
|
|
噴放時間（S） |
9 |
9 |
55 |
55 |
|
|
藥劑剩余量（%） |
0.05 |
0.05 |
0.05 |
0.05 |
|
|
防護區 |
泄壓總面積（m²） |
||||
|
泄壓總面積（m²） |
100 |
0.032 |
0.041 |
0.041 |
0.047 |
|
200 |
0.064 |
0.081 |
0.080 |
0.093 |
|
|
300 |
0.096 |
0.122 |
0.121 |
0.140 |
|
|
400 |
0.127 |
0.163 |
0.161 |
0.186 |
|
|
500 |
0.159 |
0.203 |
0.201 |
0.233 |
|
|
600 |
0.191 |
0.244 |
0.241 |
0.279 |
|
|
700 |
0.223 |
0.285 |
0.281 |
0.326 |
|
|
800 |
0.255 |
0.325 |
0.321 |
0.373 |
|
|
900 |
0.287 |
0.366 |
0.362 |
0.419 |
|
|
1000 |
0.318 |
0.407 |
0.402 |
0.466 |
|
7.安裝預留洞口尺寸
|
型 號 |
有效泄壓面積 |
預留洞口尺寸（L×H）(mm) |
|
XY-J-Ⅰ-SJ |
0.13㎡ |
560×270 |
|
XY-J-Ⅱ-SJ |
0.25㎡ |
760×350 |
|
XY-J-Ⅲ-SJ |
0.30㎡ |
810×410 |
8. 注意事項
1）安裝過程中要求輕拿輕放，避免泄壓裝置外觀表面受損，嚴禁野蠻施工，以避免泄壓裝置變形而造成結構和性能的破壞。
2）安裝過程中，加強對面板的保護。
3）每年應對泄壓裝置的狀態進行檢查，以保證泄壓裝置的工作可靠性能。
