TS-760高低溫沖擊測試機技術參數
|
型號 |
溫度范圍 °C |
輸出氣流量 |
變溫速率 |
溫度 |
溫度顯示 |
溫度 |
遠程 |
|
TS-760 |
-65 ºC 至 + 225 ºC |
4 ~ 18 SCFM（1.9L/s ~ 8.5L/S） |
-45 ºC 至 + 125 ºC 約 10 s |
±1℃ |
±0.1℃ |
T型或 |
RS-232，可選：LAN GPIB |
TS-760高低溫沖擊測試機功能特點
自動升降溫: 制冷劑不含氟利昂, 安全無毒, 不易燃, 有效保護環境; 不需要液態氮氣 LN2 或液態二氧化碳 LCO2 冷卻
預防結霜: 干燥氣流循環吹掃測試表面, 防止水汽凝結 (氣體流量0.5至3scfm)
自動待機: 空閑或加熱模式下, inTEST 高低溫測試機自動減少能耗
加熱除霜: 快速去除冷凍機內部積聚的水汽
觸摸屏幕控制面板: Windows® 系統
溫度顯示精度: ±1℃(通過美國國家標準與技術研究院NIST校準)
過熱溫度保護: 出廠設置溫度 +230°C, 操作員可根據實際需要設置高低溫限制點。
支持 Ethernet, IEEE-488, RS232, 支持測試數據存儲
配置 USB, 鍵盤, 鼠標, 打印機端口
熱流罩提供局限性的溫度測試環境, 特別適合溫度沖擊測試; 專利設計防止水氣在DUT上凝結
TS-760高低溫沖擊測試機配置包含：
1. 主機TS-760
2. 4.5或5.5 英寸熱流罩
3. 耐高低溫專用密封墊
* 客戶可根據實際應用選擇額外軟管和測試腔
TS-760高低溫沖擊測試機尺寸和重量:
尺寸: 寬61.0 cm, 深 72.4 cm, 高 108 cm
凈重 236 kg, 毛重 365 kg
與傳統高低溫測試箱, 溫濕度測試箱對比, TS-760高低溫沖擊測試機主要優勢：
1. 變溫速率更快
2. 溫控精度：±1℃
3. 實時監測待測元件真實溫度, 可隨時調整沖擊氣流溫度

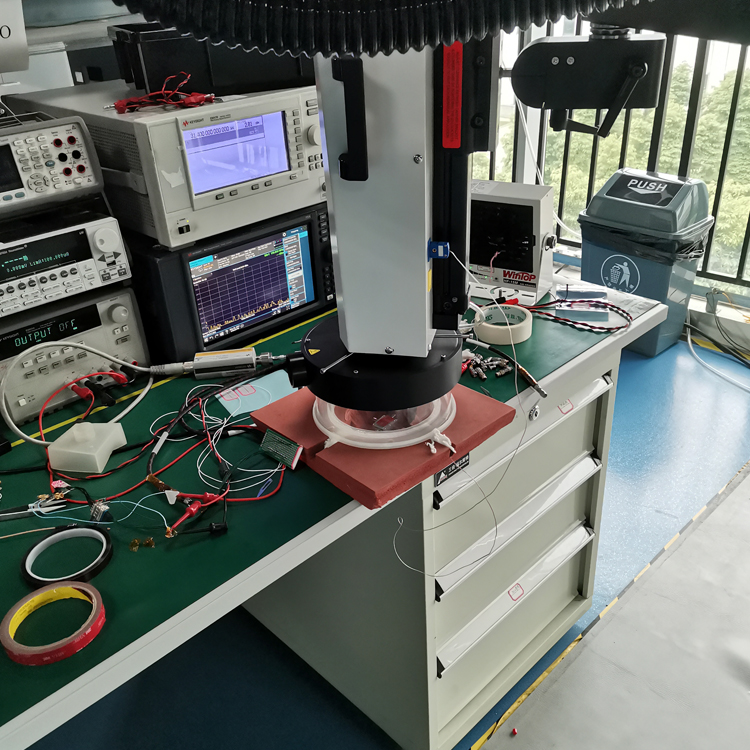

4. 針對 PCB 電路板上眾多元器件中的某一單個IC(模塊), 可單獨進行高低溫沖擊, 而不影響周邊其它器件
5. 對測試機平臺load board上的IC進行溫度循環 / 沖擊; 傳統高低溫箱無法針對此類測試。
6. 對整塊集成電路板提供精確且快速的環境溫度
