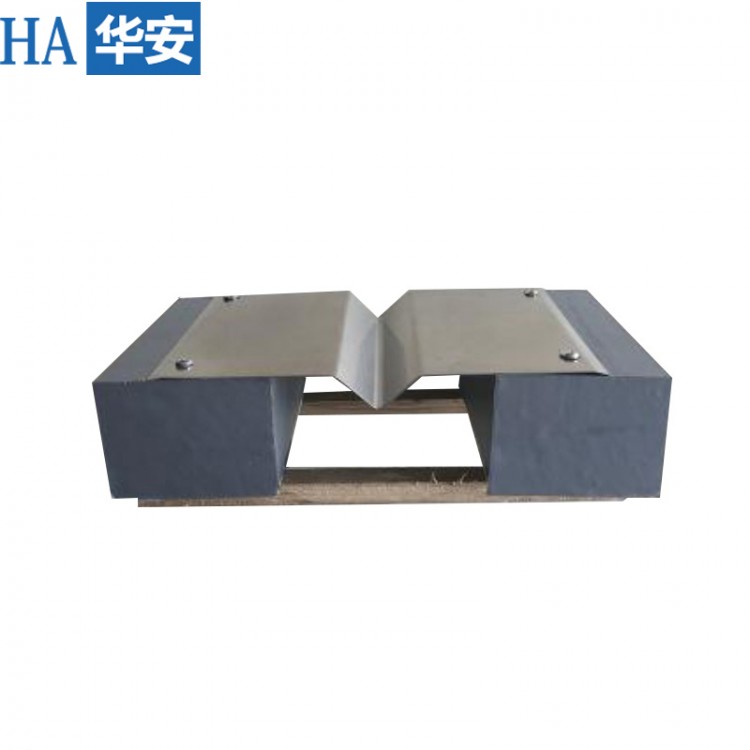

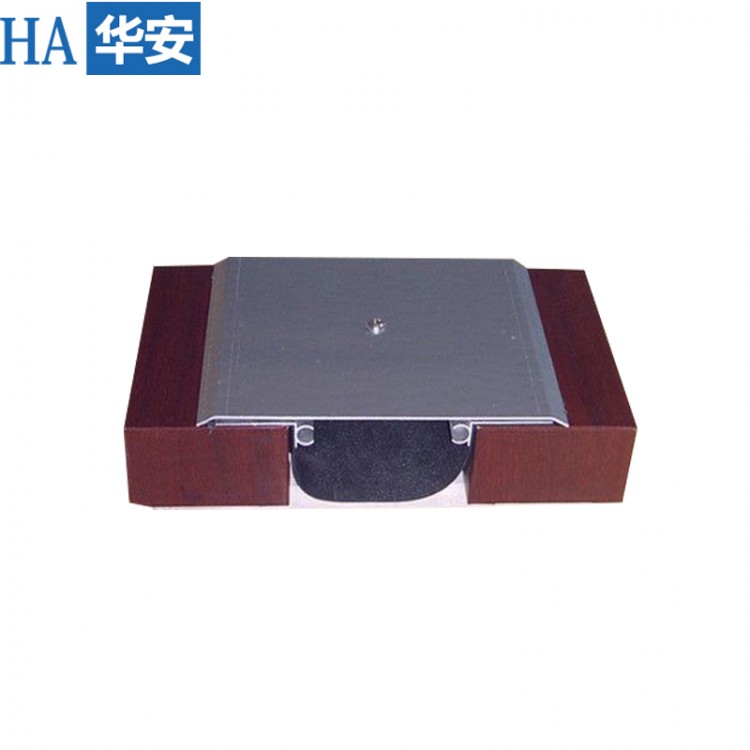

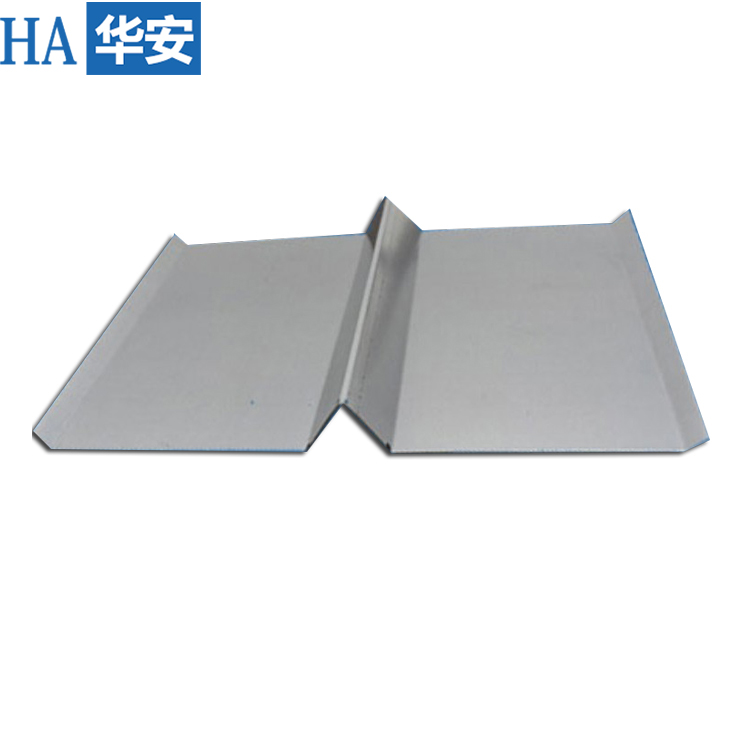

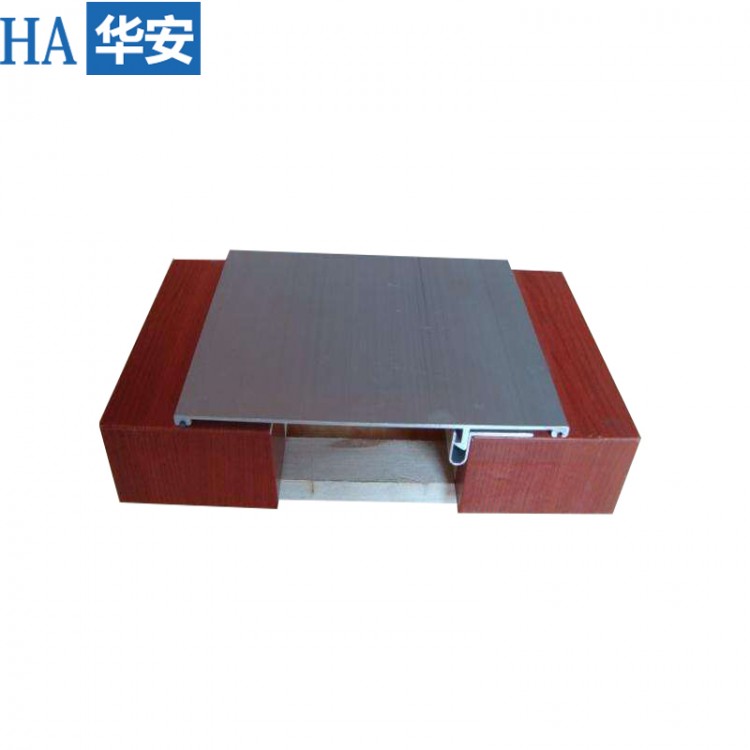

這種表面安裝的金屬墻蓋是專為墻面外部應用，低維護是可取的。金屬蓋板型做法主要由鋁合金型材基座。中控鍍鋅滑竿，中心不銹鋼螺絲，止水帶，蓋板（鋁合金板，不銹鋼板，黃銅板）等材料構成，其工作原理是通過基座固定于建筑結構上，滑竿水平40°斜放套入基礎槽口內，由中心螺絲十蓋板及基座蓋板型鏈接。

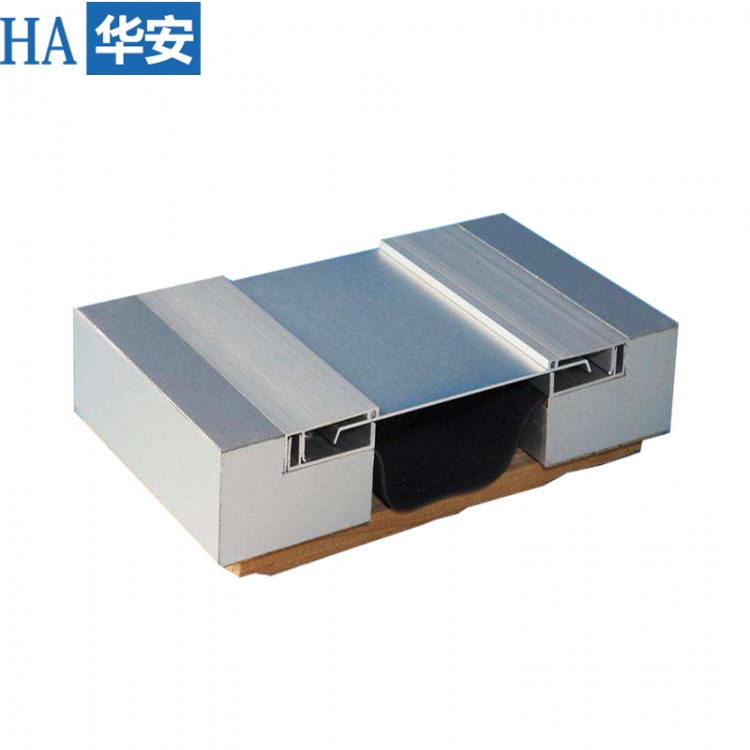

組件和材料：
A.鋁型材 - 符合ASTM B221，合金6061-T6或6063-T5性能的材料。
B.底座部件延伸型材 - 黃銅或不銹鋼材料，參見2.02 D.
C.滑板 - 提供很小。 3/16“厚的板材，材質為黃銅或不銹鋼。請參閱2.02 D.使用預設計的自定中心桿將滑板固定在接頭組件上，該中心桿可在各個方向上自由旋轉。不允許使用張力或壓縮來保持和固定滑板的預制金屬裝置。
在地震運動和完全關閉結構開口的過程中，滑板應能夠基座構件延伸型材的凸起邊緣，而不會損壞膨脹控制系統。
E.中控滑竿 - 應展示圓形的球形端，鎖定并滑入相應的鋁擠壓腔內，以便在包括垂直位移的所有方向上自由移動和彎曲。在地震活動設計中心桿期間，允許在加速向內和向外運動期間垂直移動金屬蓋，而沒有疲勞和變形的跡象。同時提供安全連接在板和下面的系統部件之間保持適當?shù)亩ㄎ徊⑴c相鄰的表面接觸。

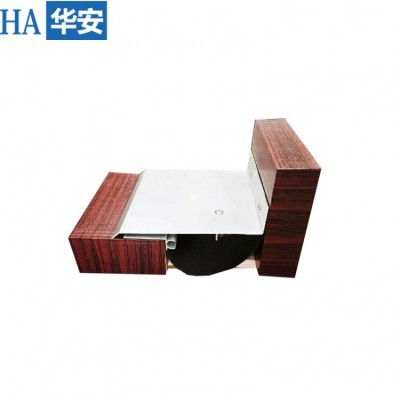

內/外墻變形縫蓋板說明：
內/外墻變形縫蓋板說明：
|
模型 |
接頭寬度 |
特小打開 |
特大開口 |
暴露表面 |
擋出寬度 |
擋出高度 |
|
JXQG-100 |
4.00 英寸（102 毫米） |
2.88 英寸（73 毫米） |
7.25 英寸（184 毫米） |
7.50 英寸（191 毫米） |
不適用 |
不適用 |
|
JXQG-200 |
5.00 英寸（127 毫米） |
2.88 英寸（73 毫米） |
9.25 英寸（235 毫米） |
10.50 英寸（267 毫米） |
不適用 |
不適用 |
|
JXQG-250 |
6.00 英寸（152 毫米） |
2.88 英寸（73 毫米） |
9.25 英寸（235 毫米） |
11.94 英寸（303 毫米） |
不適用 |
不適用 |
|
JXQG-300 |
7.00 英寸（178 毫米） |
2.88 英寸（73 毫米） |
13.25 英寸（337 毫米） |
13.50 英寸（343 毫米） |
不適用 |
不適用 |
