建筑變形縫裝置是用來遮蓋和裝飾建筑物變形縫的配件，它是由鋁合金型材、鋁合金板（或不銹鋼、黃銅板）、滑桿及橡膠嵌條等組成的集實用性和裝飾于一體的、新型的成品化工業產品，目前已經有大量的大型公共建筑隊和工業建筑采用了成品化的建筑變形縫裝置產品。
2.組成部分：

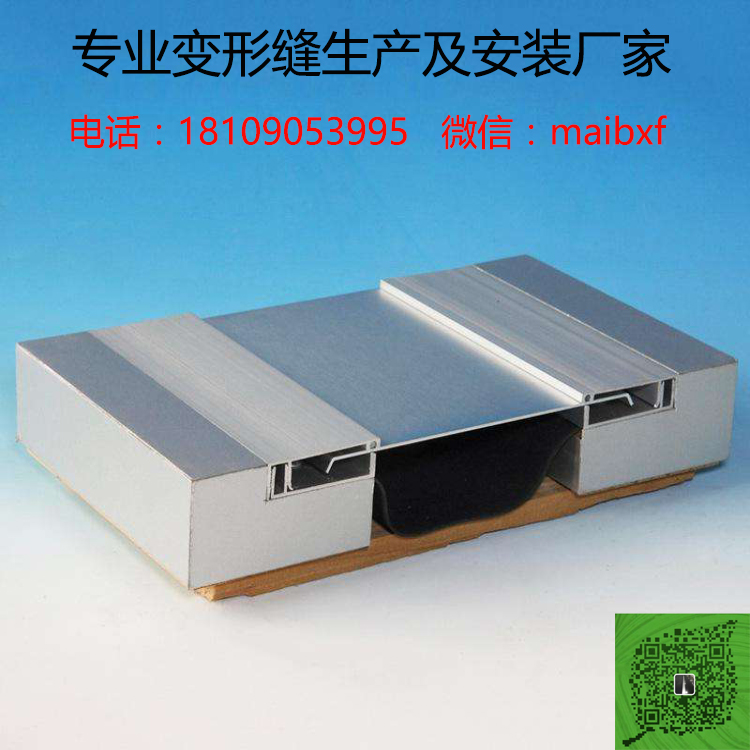

金屬蓋板型:由鋁合金基座、鋁合金(或不銹鋼、銅)板蓋板、中控滑桿組成。適用縫寬50～500mm。金屬蓋板型的特點是在蓋板與固定于變形縫兩側的基座之間采用中控中控滑桿連接，安裝時滑桿按45°角斜放，當基座變位時，金屬蓋板始終保持位于縫的中心位置，當用于樓地面時可以增加蓋板厚度，提高承載能力。

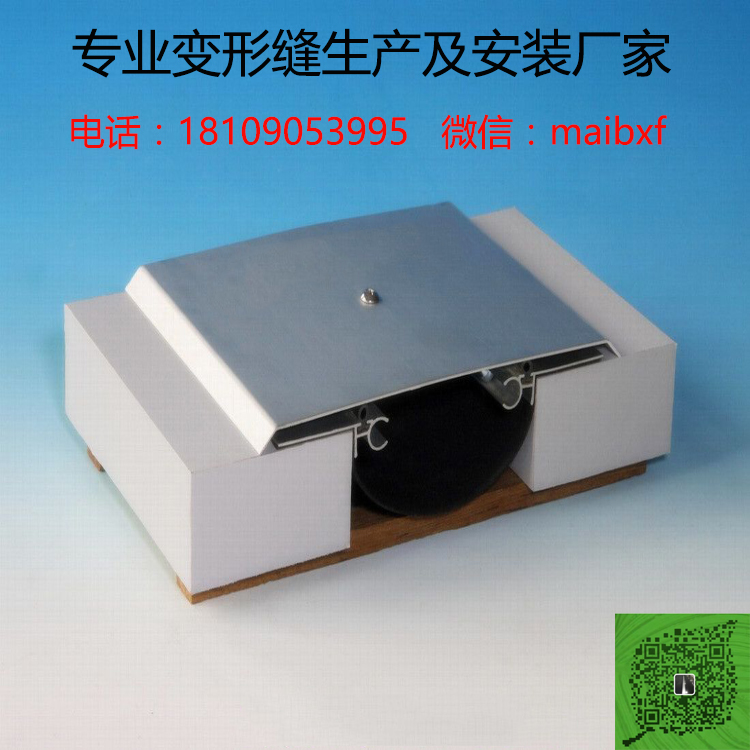

金屬卡鎖型:由鋁合金基座、鋁合金邊側蓋板、鋁合金中心滑動蓋板組成。適用縫寬50～500mm。中心滑動蓋板是夾在邊側蓋板與鋁合金基座之間的，具有外觀整潔、安裝方便等特點。
3.縫寬對照表：
|
EM型 |
||||||||||||
|
W |
|
75 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
ES |
|
175 |
200 |
225 |
250 |
300 |
375 |
450 |
525 |
600 |
675 |
750 |
|
伸縮量 |
|
37 |
50 |
62 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
|
IL2型 |
||||||||||||
|
W |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
ES |
160 |
185 |
210 |
235 |
260 |
310 |
360 |
410 |
460 |
510 |
560 |
610 |
|
伸縮量 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |

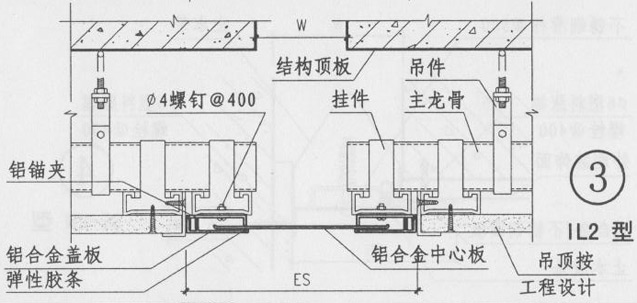

3.工程設計圖：
4.安裝時注意平整度：
變形連接裝置的表面覆蓋板應與地板的縱向坡度和橫向坡度一致。如果變形縫兩側相對較大，則取平均高程。個別關節應填滿關節。為了保證工程結構的可靠性，必須對變形縫接頭裝置的設計條件進行相應的控制。根據變形縫連接裝置的安全等級，劃分相應的控制等級。在保證變形縫接頭裝置無問題的同時，在施工中應注意相應的施工要求和規范。建筑施工的一般要求是實現統一的可靠性設計。它意味著設計的基本原則和方法是使設計滿足先進技術、經濟、合理、安全和應用的要求，保證質量。
