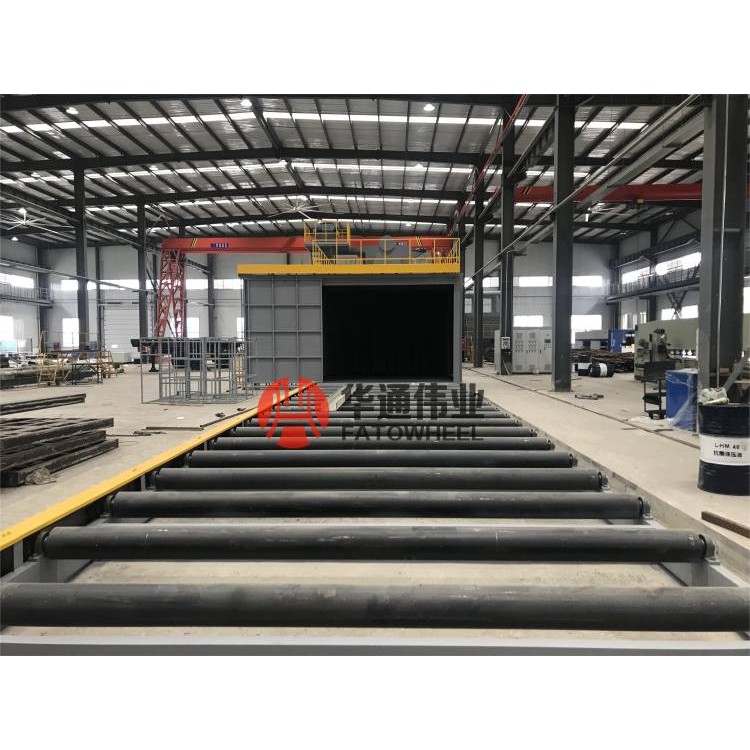

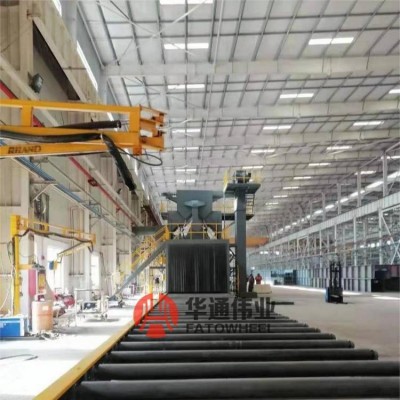

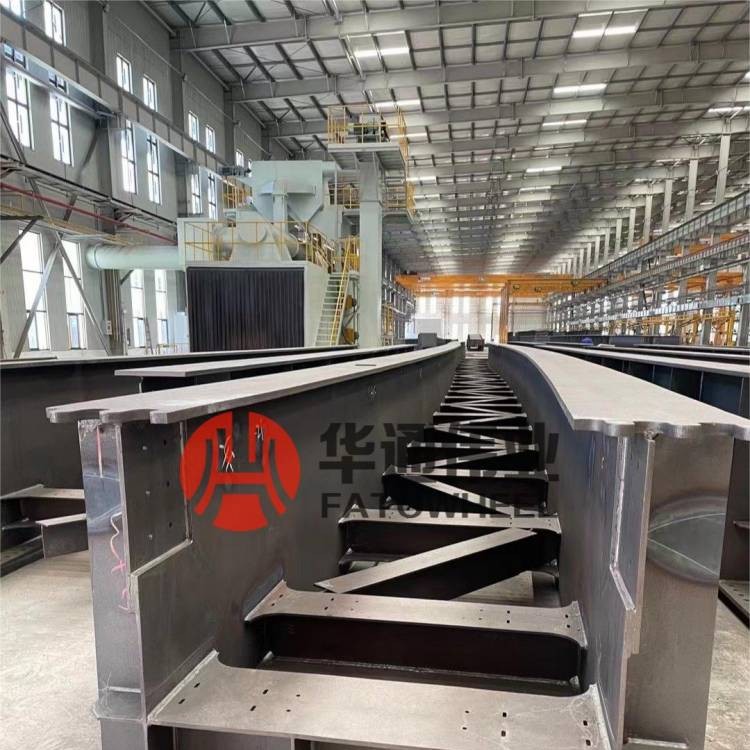

成都華通偉業輥道通過式拋丸機主要用于鋼板、型鋼、H鋼、鋼結構件及大型重鋼結構件表面銹層、氧化皮、焊渣的拋丸清理，利用高速彈丸束打擊在工件表面上，將其表面的銹層、氧化皮等污物清理，獲得一定粗糙度的光潔表面，提高漆膜與鋼材表面的附著力，消除工件內應力，提高鋼材的抗疲勞強度和搞腐蝕能力，延長其使用壽命，是網架、鋼結構、船舶、橋梁、工程機械、鍋爐制造等行業的優選機型。不但可以去除工件表面的銹蝕，清理掉結構件上的焊渣，還可以消除工件的焊接應力，提高工件的抗疲勞強度，增加工件噴漆時的漆膜附著力，并達到提高表面及內在質量的目的。
工作原理：鋼材由輥道輸送系統送到封閉的拋丸清理室，利用拋丸器高速旋轉的葉輪將鋼絲切丸（彈丸）加速拋打至工件表面，對工件表面進行沖擊，刮削以清理工件表面的鐵銹和污物，然后利用滾刷、收丸螺旋和高壓吹管將工件表面的積丸和浮塵吹掃干凈，從而使鋼材達到除銹、防銹的目的。
本機主要功能部件是清理室，輸送輥道、拋丸器、彈丸循環系統（含提升機、分離器、螺旋輸送器和輸丸管道）、除塵、電氣控制等部件組成。
|
序號 |
項目\型式 |
Q698 |
Q6912 |
Q6915 |
Q5920 |
Q6925 |
Q6930 |
Q6940 |
|
|
1 |
有效清理寬度 |
mm |
800 |
1200 |
1500 |
2000 |
2500 |
3000 |
4000 |
|
2 |
室體進料口尺寸 |
mm |
800×1600 |
1200×400 |
1500×400 |
2000×400 |
2500×800 |
3000×800 |
4000×400 |
|
3 |
清理工件長度 |
mm |
1200-12000 |
1200-6000 |
1200-12000 |
1200-12000 |
3000-12000 |
2400-12000 |
4500-48000 |
|
4 |
輥道輸送速度（無級調速） |
m/min |
0.5-4 |
0.5-4 |
0.5-5 |
0.5-4 |
0.5-4.5 |
0.5-4 |
2-8 |
|
5 |
清理鋼板厚度 |
mm |
3-60 |
3-60 |
1.5-60 |
3-60 |
3-60 |
3-110 |
4.5-100 |
|
6 |
處理型材規格 |
\ |
φ16-28 |
[≤20#<≤16# |
[≤20#<≤16# |
[≤20#<≤16# |
非標 |
60×8-300×1000 |
非標 |
|
7 |
拋丸量 |
kg/min |
8×120 |
4×250 |
4×250 |
6×250 |
6×250 |
6×360 |
6×360 |
|
8 |
首次裝入量 |
kg |
4000 |
4000 |
4000 |
4500 |
4500 |
8000 |
11000 |
|
9 |
滾刷（刮板）調整高度 |
mm |
4000 |
200 |
350 |
450 |
600 |
850 |
900 |
|
10 |
通風量 |
m3/h |
22000 |
17560 |
19000 |
19550 |
27758 |
28050 |
3800 |
|
11 |
外型尺寸 |
mm |
25017×4500×9015 |
12180×4250×7095 |
15200×5370×6797 |
30650×6850×9095 |
31200×8070×7500 |
44042×6385×7758 |
45000×7830×11117 |
|
12 |
地面以下深度 |
mm |
1937 |
1616 |
2257 |
2800 |
2353 |
2800 |
4317 |
|
13 |
功率（不含除塵） |
kw |
90 |
78.3 |
113.5 |
156.6 |
224.55 |
204.8 |
293.6 |
|
14 |
機器總量 |
1 |
20 |
20.4 |
33 |
41 |
53.2 |
71.8 |
|
