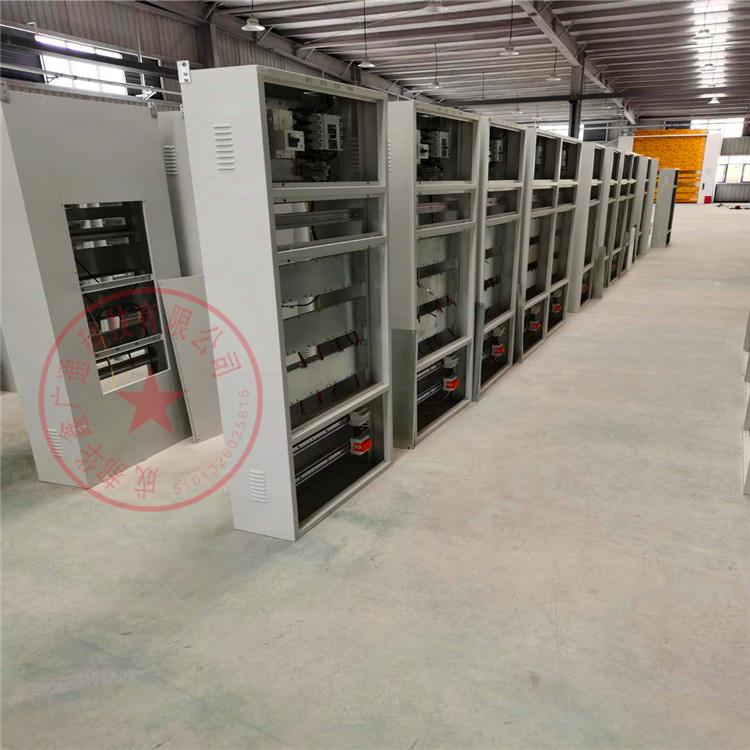

配電柜(箱)分動力配電柜(箱)和照明配電柜(箱)、計量柜(箱)，是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合;電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。
定義
分別是指分動力配電柜和照明配電柜、計量柜等配電系統的末級設備。
分級
(1)一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備僅靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。
(2)二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合;電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。
(3)末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。
