1、概述

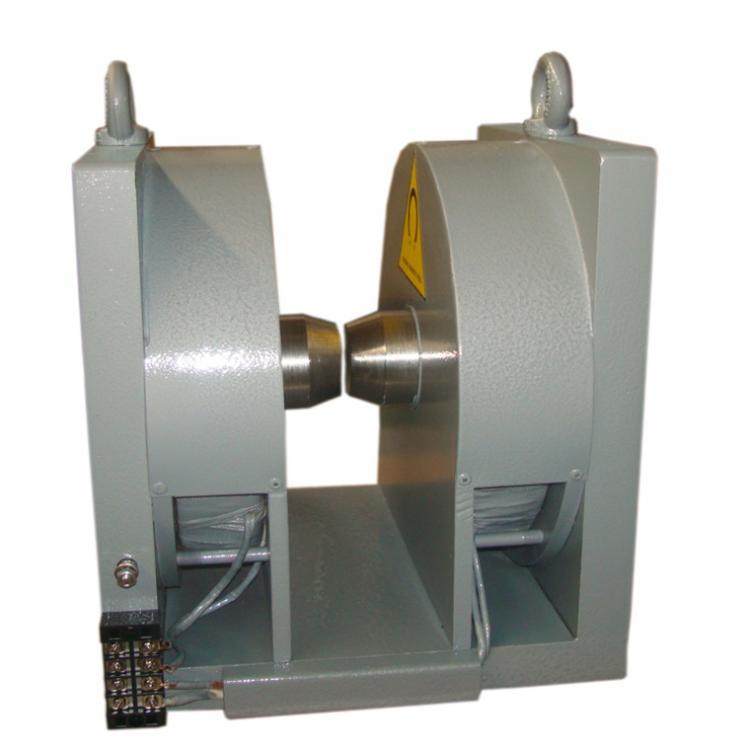

PEM-200型電磁鐵采用單軛水冷式結構，樣式美觀，而且便于觀測和放置樣品,氣隙調節結構采用新型結構設計，工作時不需要鎖緊裝置，調節方便。電磁鐵兩側中心位置對稱開圓柱形洞，可方便激光從電磁鐵鐵芯穿過。電磁鐵為空心極柱極面電磁鐵。
l 主要技術參數
|
名稱 ： |
臥式電磁鐵 |
|
型號 ： |
PEM-200 |
|
極面直徑： |
Ф200（mm） |
|
工作氣隙： |
30（mm）固定氣隙 |
|
感應強度： |
工作氣隙30（mm）時，H＞30mT |
|
剩 磁： |
氣隙10（mm）時， 小于10mT |
|
工作電流： |
DC 0～5（A） |
|
冷卻方式： |
自來水冷卻，短時間測量用可不用水冷。 |
|
重 量： |
約200KG |
電磁鐵兩側中心位置對稱開12mm圓柱形洞，可方便激光從電磁鐵鐵芯穿過。電磁鐵為空心電磁鐵。極面直徑為φ200mm，工作氣隙為30mm。磁場大小可連續可調的范圍，從0Oe，0.05，0.1，0.15.....300Oe. 利用電源調節磁場大小。
