1、工作原理
福建精勝柜式滅火裝置一般與火災探測器、火災報警滅火控制器、緊急啟/止按鈕、聲光報警器、放氣指示燈等消防設備配套使用。當防護區發生火情，感溫、感煙探測器發出火災信號通過火災自動報警滅火控制器的邏輯分析后，即發出聲光復合報警信號，同時發出聯動指令，關閉聯動設備，經過一段延時時間后，發出滅火指令，啟動電磁型閥驅動器，開啟容器閥，釋放滅火劑，實施滅火；值班人員如發現火情后，可按下防護區門外的緊急啟動按鈕，實施滅火操作；電磁型閥驅動器上還設有手動按鈕，緊急情況下還可進行機械應急手動操作滅火。
2、主要技術參數：
|
貯存容器容積(L) |
外形尺寸 |
滅火劑充裝密度 |
貯存壓力（20℃） |
工作壓力（50℃） |
啟動電壓/電流 |
工作溫度范圍 |
||||
|
GQQ40/2.5 |
40 |
430×430×1500 |
≤1120kg/m3 |
2.5Mpa |
4.2Mpa |
DC24V/1.2A |
0℃-50℃ |
||||
|
GQQ70/2.5 |
70 |
480×430×1600 |
|||||||||
|
GQQ100/2.5 |
100 |
480×430×1800 |
|||||||||
|
GQQ120/2.5 |
120 |
540×500×2000 |
|||||||||
|
GQQ150/2.5 |
150 |
520×480×1900 |

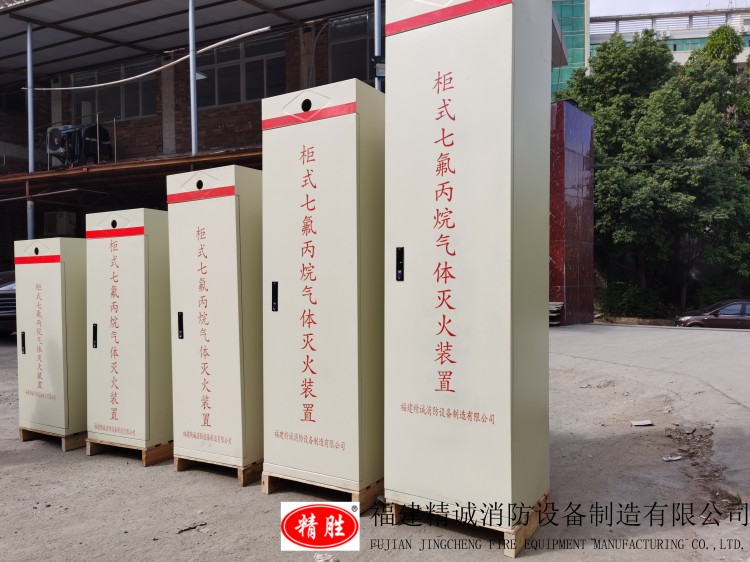

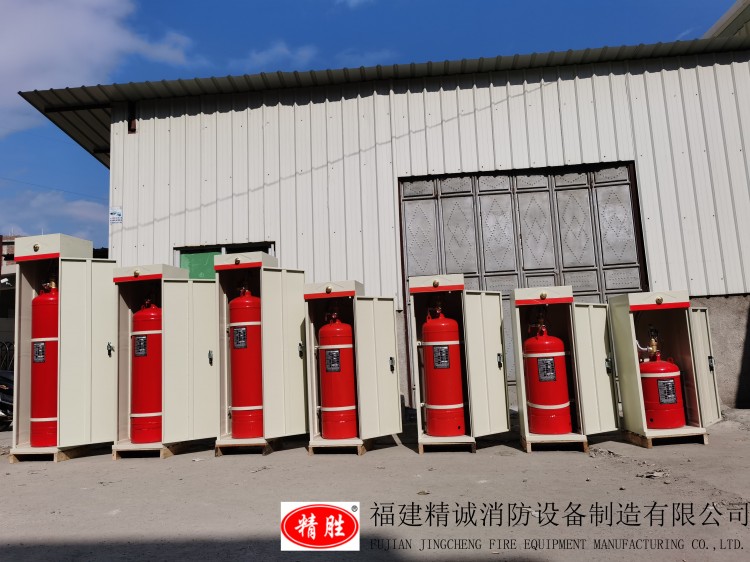

3、柜式自動滅火裝置外形圖

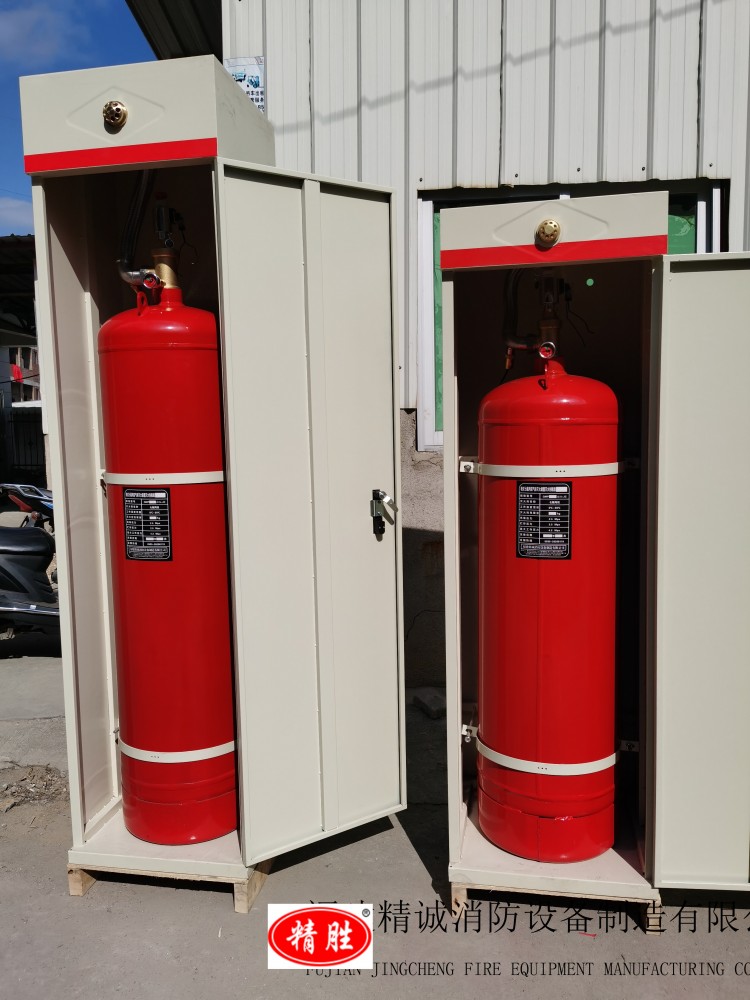

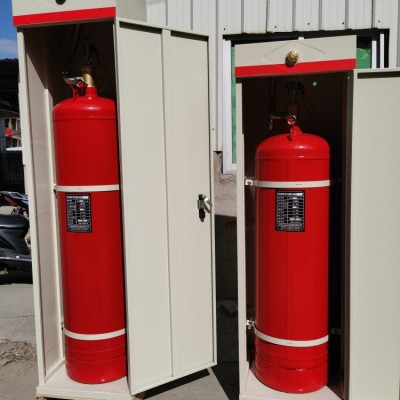

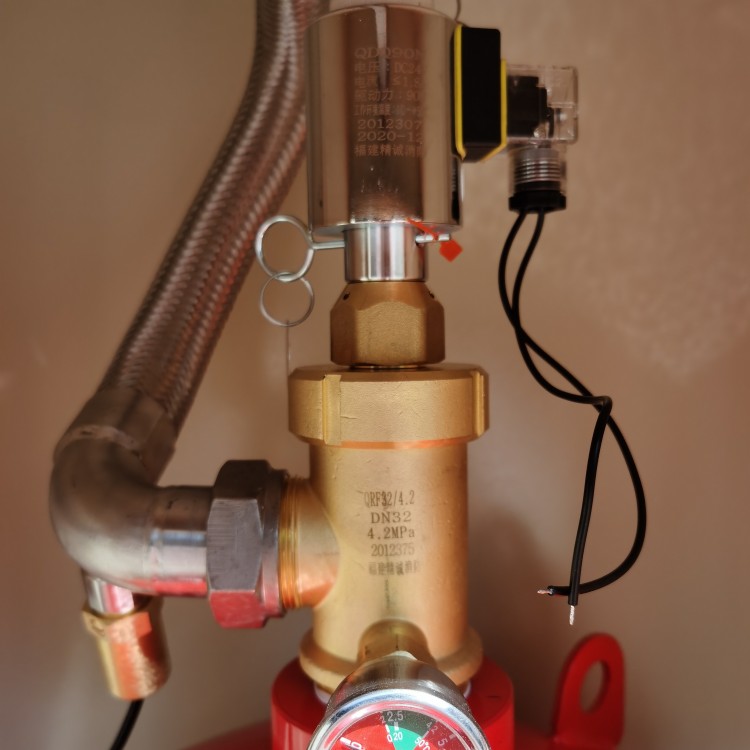

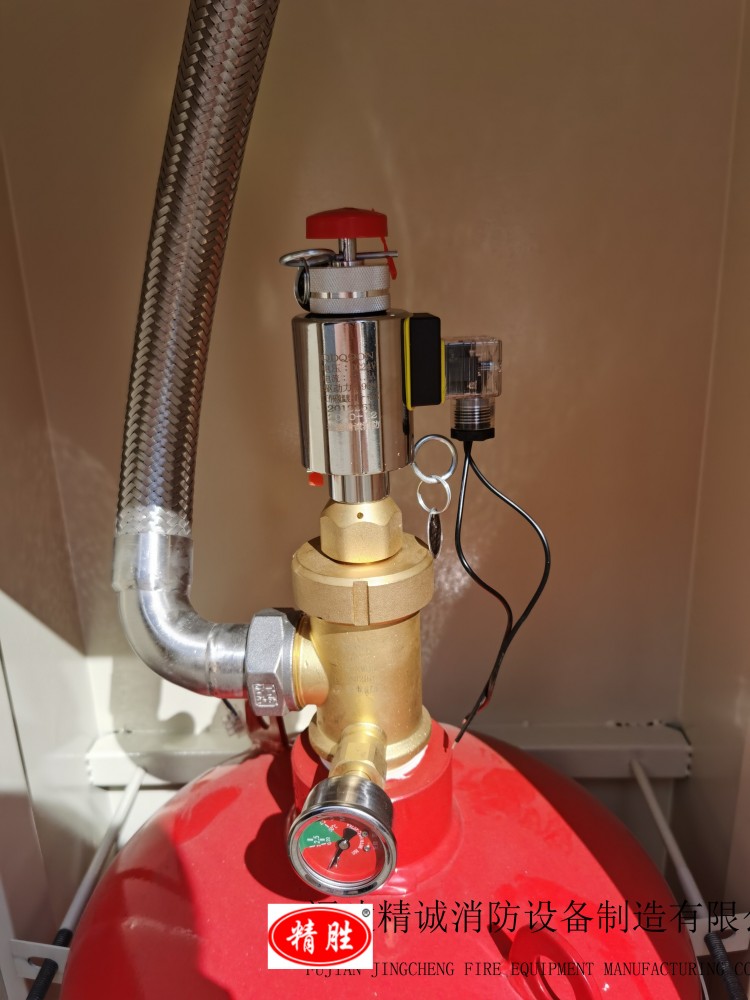

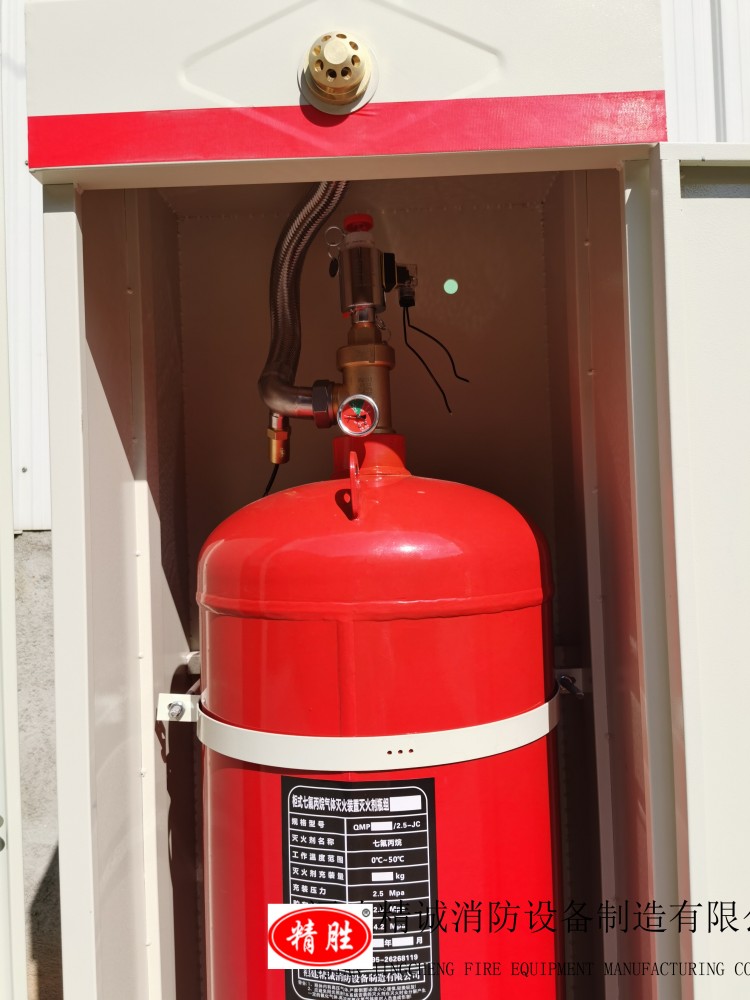

4、柜式自動滅火裝置細節圖

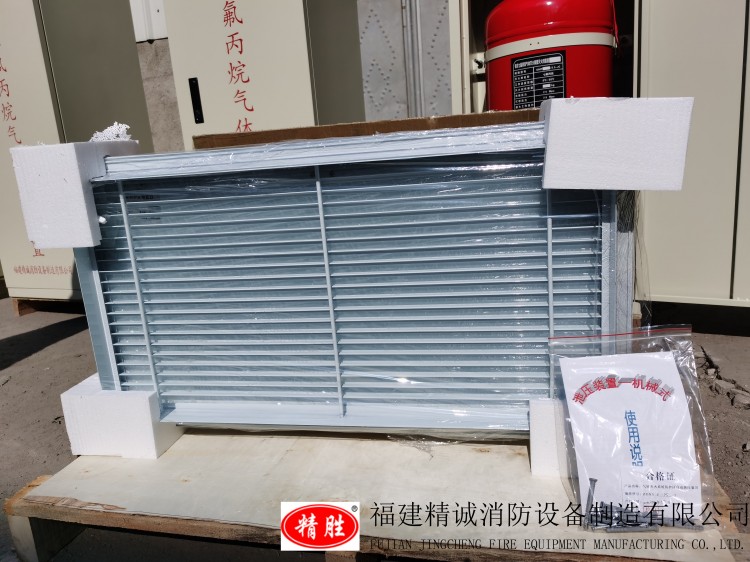

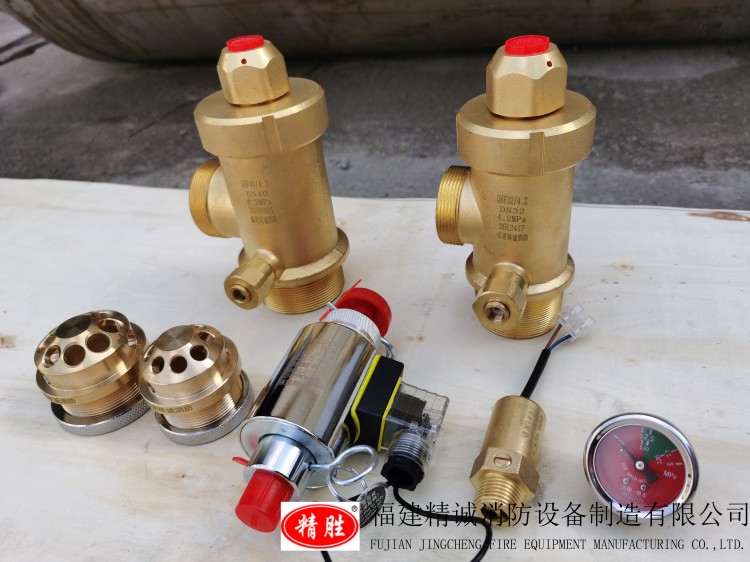

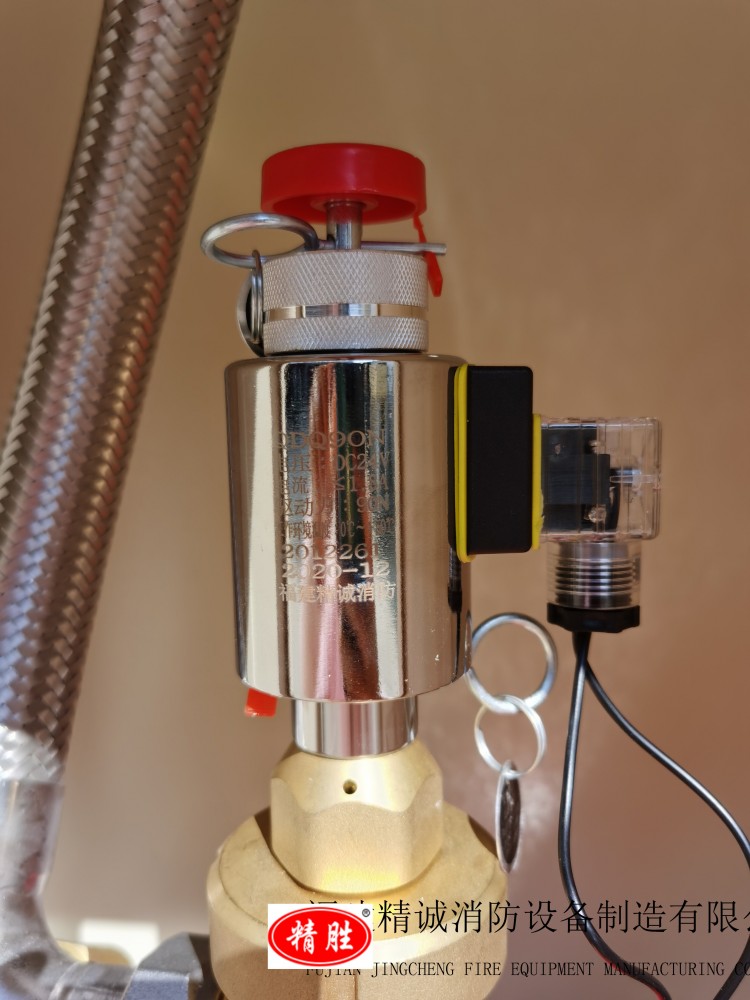

5、柜式自動滅火裝置配件圖
