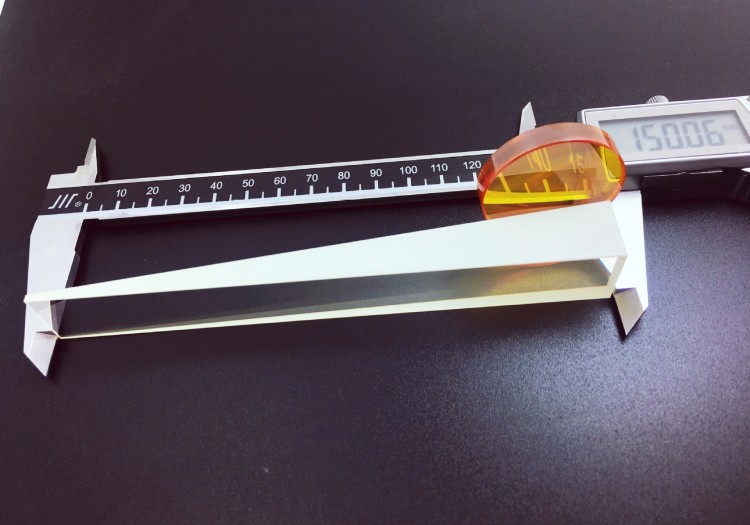

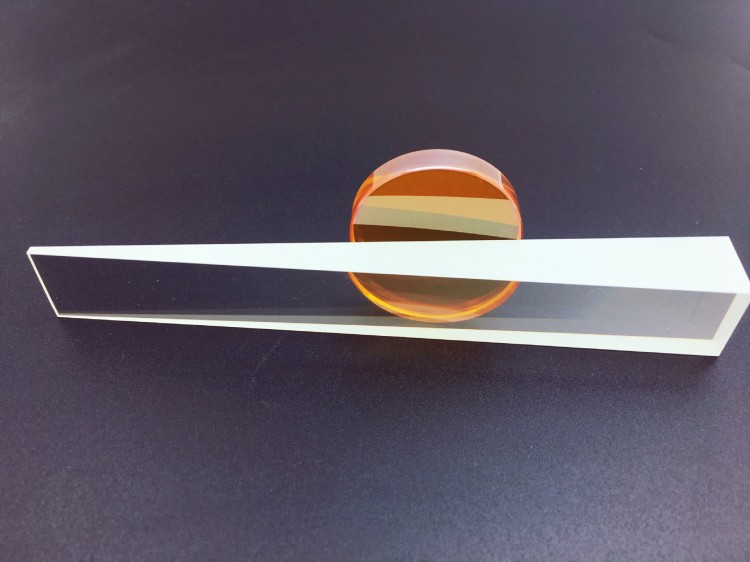

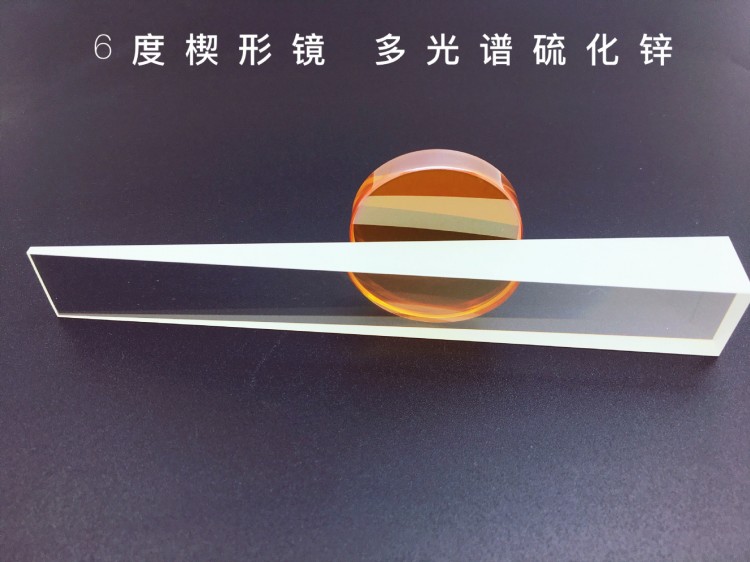

楔角棱鏡（又名楔角棱鏡）是一種帶有傾角斜面的光學棱鏡，主要在光學領域用于光束控制偏移。楔角棱鏡兩面的傾角比較小。它能夠使得光路向較厚的一邊偏折，如果只使用一個楔形棱鏡可以對入射光路進行一定角度的偏移，兩個楔形棱鏡組合使用時可以當做變形棱鏡使用，主要用于校正激光光束。在光學領域中楔形棱鏡是一種理想的光路調整器件，兩個可旋轉的棱鏡可以在一定的范圍（10°）內調整出射光束的方向。應用于紅外成像或監控、遙測或紅外分光鏡等光學系統

技術要求

商業級

精密級

高精密級

尺寸范圍

1-600mm

2-600mm

2-600mm

長度公差

土0.1mm

土0.025mm

土0.01mm

厚度公差

土0.1mm

土0.025mm

土0.01mm

角度偏差

±3´

±10´´

±2´´

表面質量

60-40

40-20

20-10

表面精度

1.0λ

λ/10

λ/20

倒 邊

0.1-0.5mm*45°

材 料

硫化鋅
