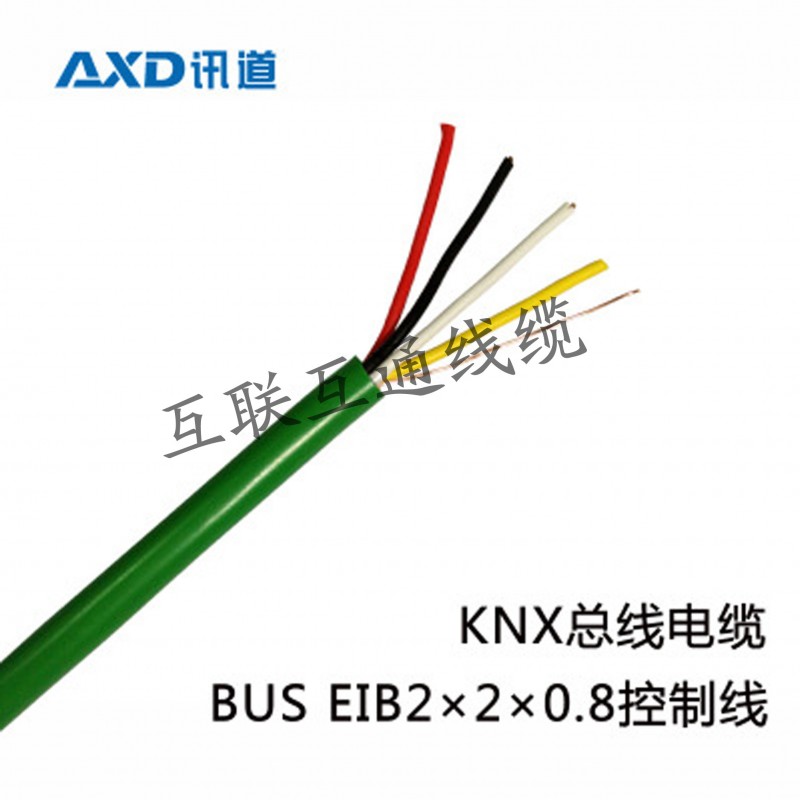

型號規格：BUS EIB 2X2X0.8



產品描述：

導體：Φ0.8mm，實心，裸銅線（無氧銅）；

絕緣：環保特種聚氯乙烯料，芯線顏色：紅、黑、白、黃；

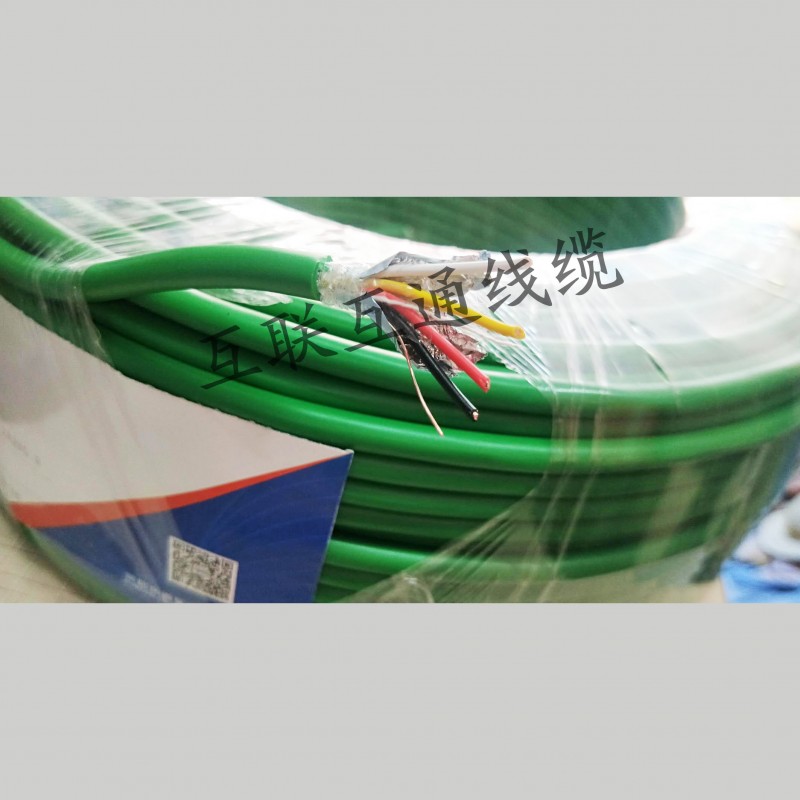

絞合：4芯絕緣線星形絞合，繞包防潮塑料帶；

屏蔽：排流線，Φ0.4mm裸銅線，特種加厚鋁箔100%屏蔽；

護套：環保特種聚氯乙烯料，成品外徑不超過Φ6.7mm；

護套顏色：淺綠色，參考RAL 6017色譜；

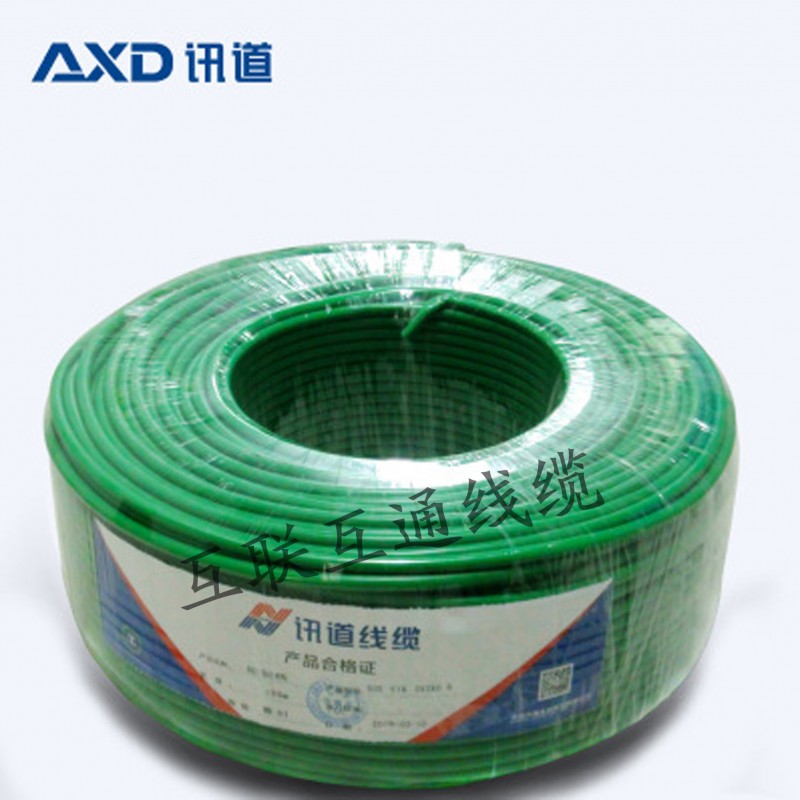

包裝：100米200米500米/卷（常規）。

電氣性能：

導體電阻，不超過73.2Ω/km；

絕緣電阻，不低于100MΩ·km；

電容，線對線，800Hz時正常值100nF/km；

電感，800Hz時正常值0.65mH/km；

電容耦合，800Hz時不超過300k pF/100m；

特性阻抗，100kHz時正常值85Ω；1MHz時正常值75Ω

衰減，10k Hz時正常值3.5dB/km；100k Hz時正常值  8dB/km

工作電壓（非電力系統使用），峰值，300V；

測試電壓，導體間，1 000V；導體對屏蔽，1 000V；

浸水試驗，5min，4 000V



KNX總線簡介：

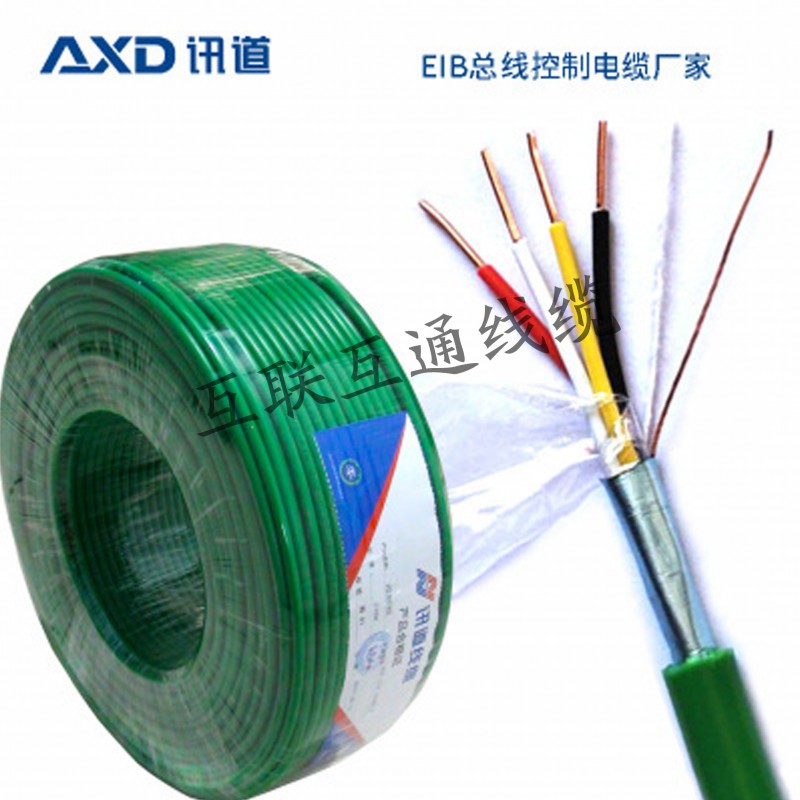

EIB通訊總線電纜 EIB EUROPE BUS， 該電纜專為大樓中央管理系統如空調、暖氣、通風、定時、能源系統、門鎖等的控制管理而設計。該電纜主要由傳感(發射信號)和反饋(接收信號)兩部分組成。該總線電纜可安裝敷設于干燥和潮濕的空間、走線槽或管道內?；趲帘伟惭b電纜，符合DIN VDE 0815規定，0.8mm實芯裸銅絲導體，電纜尺寸為2X2X0.8mm。4根實心導體絞合成一星絞組，芯線顏色為線對1、紅/黑和線對2、白/黃。覆鋁塑料薄膜屏蔽，電纜在水槽中以4kV高壓（1分鐘）做高壓測試。外護套為PVC綠色，同時還有無鹵型可供選購。



KNXEIB總線控制線的使用：

廣泛用于智能樓宇管理/控制系統，如燈光分散控制、加熱、空調、排風、能源管理、百葉窗、時間管理及鎖定系統等。

電纜可敷設于灰泥上下、灰泥中、管道中和電纜管中，適用于干燥及潮濕的室內。

EIB安裝主要包括：傳感器（發射信號），如擋光板、開關、恒濕器、紅外線、風速計、定時器等；執行器，如引擎、加熱器、通風、照明、遮光板等。
