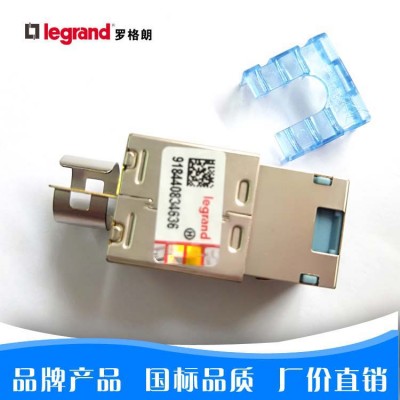

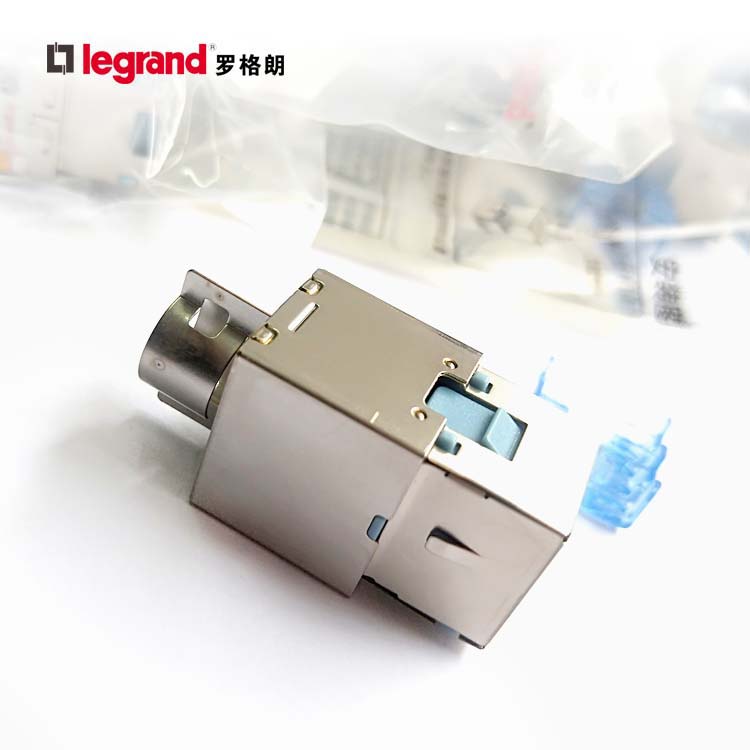

企業資料通過認證產品名稱：TCL羅格朗六類屏蔽信息模塊
安裝步驟：
1、剝除雙絞線外層護套及保留鋁箔屏蔽層長度各約25mm，將線纜穿過屏蔽后罩。
2、把雙絞線按T568A/T568B（參見模塊外貼色標）卡入卡槽內，用110打線工具將雙絞線壓進卡槽并切斷雙絞線頭。
3、把防塵蓋壓在端接好的模塊上。
4、將屏蔽后罩套入蓋好防塵蓋的模塊上。
5、將雙絞線的鋁箔屏蔽層和金屬銅絲卡進屏蔽罩后端的卡環內，并用所附帶的扎線扎緊。
6、剪去扎帶多余部分，模塊安裝完成。
