非開挖管道修復技術首先興起于石油、天然氣行業，主要用于油、氣管道的更新修復，以后逐步應用于給排水管道的翻新改造中。非開挖管道修復避免了拆遷麻煩和對環境的破壞，減少了工程的額外投資; 施工速度快、工期短，有效降低了工程成本，工程安全可靠，提高了服務性能，有益于設施的后期養護等優勢。那么管道非開挖修復具體怎么施工，有哪些方法呢？
1. 軟管內襯法修復技術

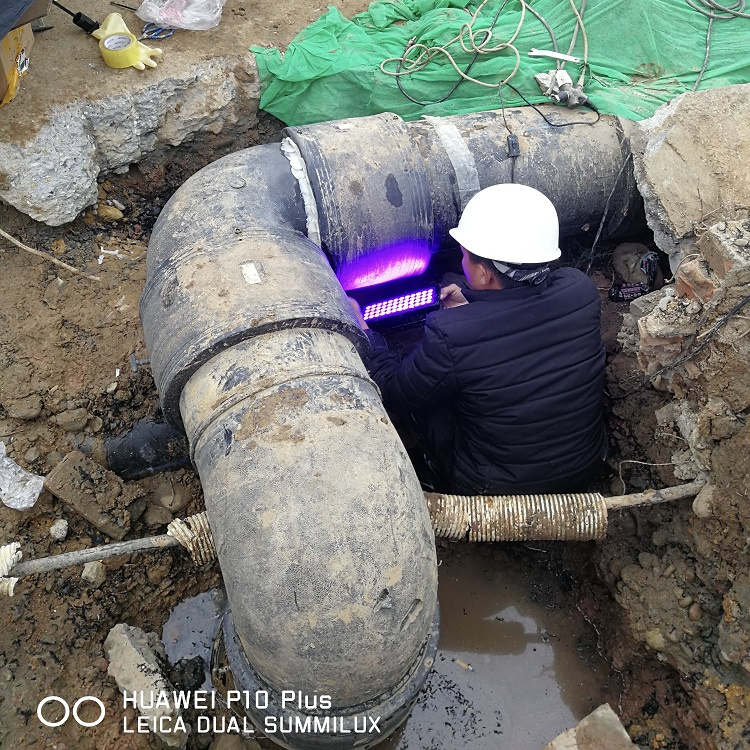

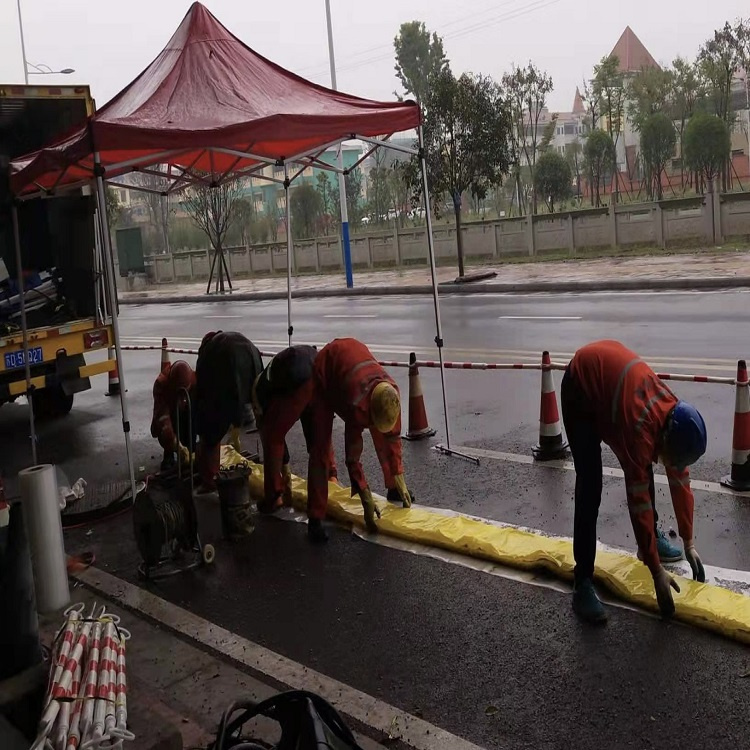

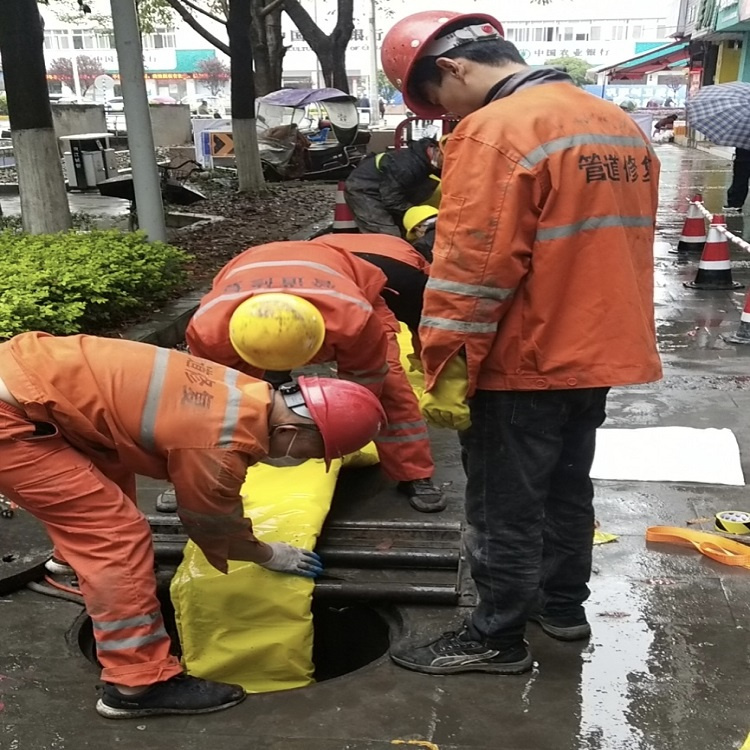

軟管內襯法，也稱原始固化法(CIPP)，是在現有的舊管道內壁上襯一層浸漬液態熱固性樹脂的軟襯層，通過加熱(利用熱水、熱汽或紫外線等)或常溫使其固化，形成與舊管道緊密配合的薄層管，管道斷面幾乎沒有損失，但其流動性能大大改善了。軟襯法的施工方式有2種，翻轉浸漬樹脂軟管內襯法和CIPP拉入法樹脂內襯法。
2. U型內襯HDPE管修復技術
U型內襯HDPE管修復技術通常也稱為緊密結合內襯法，其原理是采用外徑比舊管道內徑略小的HDPE管，通過變形設備將HDPE管壓成U型并暫時捆綁以使其直徑減小，通過牽引機將HDPE管穿入舊管道，然后利用水壓或氣(汽)壓與通軟體球?qū)⑵浯蜷_并恢復到原來的直徑，使HDPE管漲貼到舊管道的內壁上，與舊管道緊密的配合，形成HDPE管的防腐性能與原管道的機械性能合二為一的一種“管中管”復合結構。管道修復后在使用過程中，由于管內存在介質壓力，內襯管會緊貼于原管內壁。
此類修復技術一般適用于結構性破壞不嚴重的直圓形管道，可適用管徑范圍為75~2000mm，管線長度1000m左右的各類管道。該技術因其具備衛生性能良好、過流斷面損失小、變形適用范圍大以及可長距離修復等優點，已廣泛應用于給排水等相關管網修復工作。
3. 短管內襯法修復技術
短管內襯法就是將短管在現場一邊焊接一邊拖入舊管道內，將新舊管道之間的間隙注漿填滿，這種修復方法通常在水流量較低的情況下適用。費用相對比較低，但由于管道修復后斷面損失比較大，目前逐漸被新工藝所替代。
4. 碎(裂)管法修復技術
碎(裂)管法是采用碎(裂)管設備從內部破碎或割裂舊管道，將舊管道碎片擠入周圍土體形成管孔，并同步拉入新管道(同口徑或更大口徑)的管道更新方法。此類修復技術可適用于陶瓷、不加筋混凝土、石棉水泥、塑料或鑄鐵管的舊管道更新，適用管徑范圍為75~2000mm。
5. 螺旋纏繞法修復技術
螺旋纏繞法修復技術主要是通過螺旋纏繞的方法在舊管道內部將帶狀型材通過壓制卡口不斷前進形成新的管道。管道可在通水的情況(30%以下)作業，螺旋纏繞法目前應用比較廣泛，采用該技術修復后的管道內壁光滑，過水能力比修復前的混凝土管要好，而且材料占地面積較小，適合長距離的管道修復。
6. 不銹鋼內襯修復技術
不銹鋼內襯修復技術是在舊管道內部穿插內襯薄壁不銹鋼管，或?qū)⒉讳P鋼板采用卷板形式在管道內部進行焊接，整體成型，從而達到防滲漏、腐蝕的目的，亦可提高原管道耐壓水平 。由于不銹鋼內襯可以阻止管道內壁腐蝕，減小管道內壁粗糙度，增加了水的過流量，使內襯后的管道更安全、輕便、經濟，使用壽命更長，從而達到修復的目的。從國內外舊管修復情況來看，由于這項技術適應性強、質量可靠、可以帶水作業，已在排污管道上得到廣泛的使用。
