比例溢流閥屬于座閥設計的遠程控制閥，用于限制系統壓力。通過帶對中螺紋和可拆卸線圈的比例線圈進行起 動。線圈的內腔與油口 T 或 Y 連接，并裝滿液壓油。這些閥可根據電氣控制值對要限制的系統壓力進行無級調節。
閥主要由外殼（1），比例線圈（2），閥座（3）以及閥芯（4） 組成。

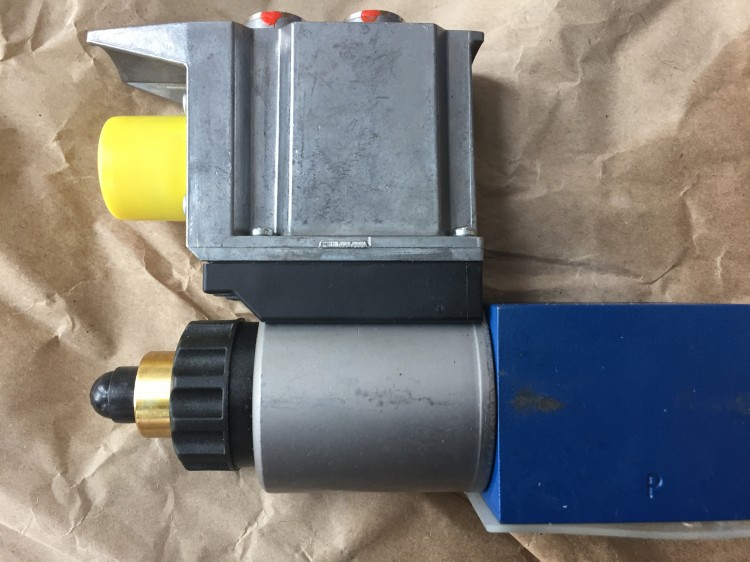

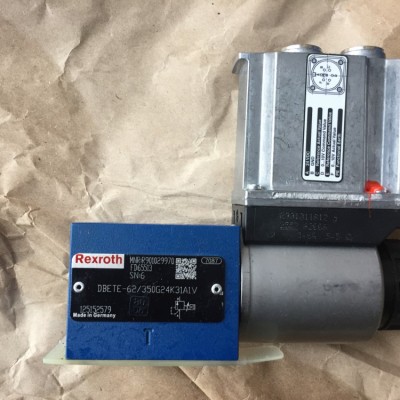

REXROTH力士樂DBETE-6X-350G24K31A1V比例溢流閥
型號 DBETE
型號 DBETE – 帶集成電子元件（OBE）
在功能和設計方面，這些閥對應于型號 DBET。另外， 在比例線圈上具有帶控制電子元件的外殼（6）。
電源和控制值電壓施加于組件插頭（7）。
基本原理
要調節系統壓力，應向控制電子元件提供控制值。根據該控制值，電子元件將電流施加到電磁線圈。比例線圈將電流轉換為機械力，機械力通過電樞柱塞（5）作用到閥芯（4）。閥芯（4）被壓到閥座（3）上，油口 P 和 T 或 Y 之間的連接關閉。當作用于閥芯（4）上的液壓力等于磁力時，閥門通過提 起閥芯（4）使其離開閥座（3）來調節設定的壓力，從而使液壓油從油口 P 流向 T 或 Y。如果控制值為零，控制電子元件僅施加***小控制電流于比例線圈（2），從而產生***小壓力

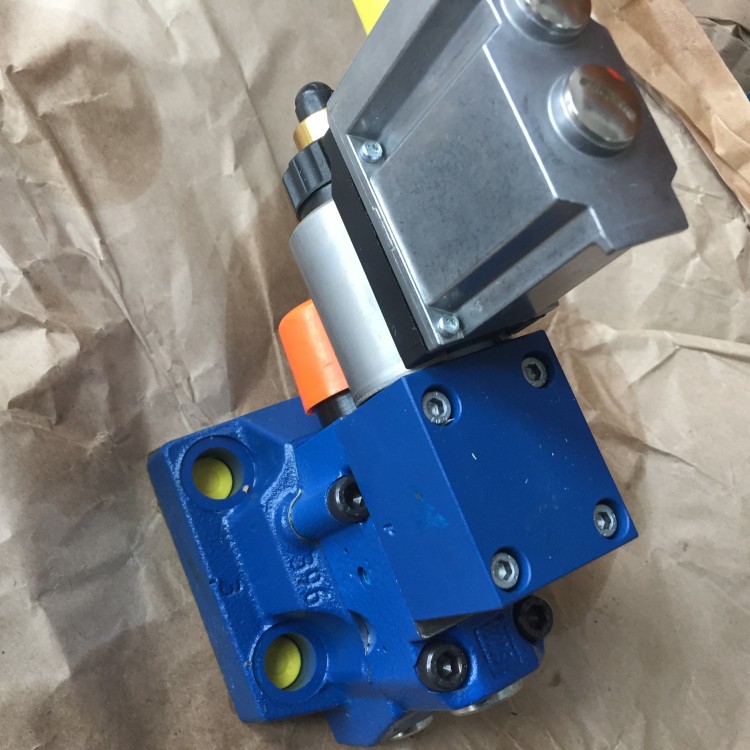

REXROTH力士樂DBETE-6X-350G24K31A1V比例溢流閥
電氣比例閥與電磁閥的區別閥對流量的控制可以分為兩種：一種是開關控制：要么全開、要么全關，流量要么大、要么小，沒有中間狀態，如普通的電磁直通閥、電磁換向閥、電液換向閥。另一種是連續控制：閥口可以根據需要打開任意一個開度，由此控制通過流量的大小，這類閥有手動控制的，如節流閥，也有電控的，如比例閥、伺服閥。所以使用比例閥或伺服閥的目的就是：以電控方式實現對流量的節流控制（當然經過結構上的改動也可實現壓力控制等），既然是節流控制，就必然有能量損失，伺服閥和其它閥不同的是，它的能量損失更大一些，因為它需要一定的流量來維持前置級控制油路的工作。
電磁閥（Electromagnetic valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，單向閥、安全閥、方向控制閥、速度調節閥等。
