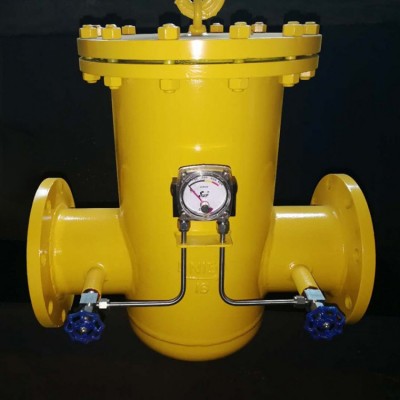

恒瑞德燃?xì)膺^濾器濾器 廠家直銷 可提供選型方案

單價： ￥100.00    元 / 臺

0

累計評價
品牌 : 恒瑞德
銷量 : 累計出售 0 臺
發貨地 : 四川省-成都市-錦江區
有效期至 : 長期有效
數量 : 減少 增加臺 庫存999臺
更新 : 2021-11-25
全網詢價 進入店鋪

公司基本資料信息



產品型號示例

GHRD-25H1.6-G0.5 GHRD-25V2.5-G0.5
GHRD-40H1.6-G1 GHRD-40V2.5-G1
GHRD-50H1.6-G1 GHRD-50V2.5-G1
GHRD-80H1.6-G1.5 GHRD-80V2.5-G1.5
GHRD-100H1.6-G2 GHRD-100V2.5-G2
GHRD-100H1.6-G2.5 GHRD-100V2.5-G2.5
GHRD-150H1.6-G3 GHRD-150V2.5-G3
GHRD-200H1.6-G4 GHRD-200V2.5-G4
GHRD-250H1.6-G5 GHRD-250V2.5-G5
GHRD-300H1.6-G6 GHRD-300V2.5-G6

型號說明

產品應用
適合過濾天然氣、液化石油氣、空氣和其他非腐蝕性氣體。去除固體顆粒和部分液滴，防止下游設備受雜質損害。

質量標準
 ISO 9001-2000、GB 150、GB 50028、GB 50058

產品材質
 殼體：20碳鋼
 濾芯：樹脂纖維氈 ( 5μm )
 不銹鋼絲網 ( 20μm )

設備參數
 壓力等級( MPa )： 1.0, 1.6, 2.0, 2.5, 4.0, 5.0, 10.0
 工作溫度 (℃) ： -20~50
 過濾精度 (μm )： 5, 20 (其他精度可選)
 連接方式： 法蘭連接 (GB、HG或ANSI標準)
 安裝方式： 水平或垂直安裝
 結構形式： 進口和出口方位可選擇直通式或角式布置
 排污接口： G3/4 BS螺紋 (排污口設3/4”螺紋連接球閥)
 預留接口： 壓力表接口G1/2，差壓表接口 G1/4

可選安裝附件
 差壓表
 差壓開關或差壓變送器
 壓力表
 連接差壓表或差壓變送器的三閥組
 安全閥
 氣液分離葉片

安裝尺寸
過濾器型號 DN (mm) A B C D F 重量（KG）
GHRD-25H/V/A1.6-G0.5 25 390 170 150 220 114 15
GHRD-40H/V/A 1.6-G1 40 440 190 155 250 140 23
GHRD-50H/V/A 1.6-G1 50 440 190 155 250 140 25
GHRD-80H/V/A 1.6-G1.5 80 560 210 185 285 168 35
GHRD-100H/V/A 1.6-G2 100 630 240 190 340 219 55
GHRD-100H/V/A 1.6-G2.5 120 650 250 200 405 273 70
GHRD-150H/V/A 1.6-G3 150 760 300 250 460 324 95
GAL-200H/V/A 1.6-G4 200 950 340 340 580 406 165
GHRD-250H/V/A 1.6-G5 250 1080 400 355 620 480 220
GHRD-300H/V/A 1.6-G6 300 1395 500 495 840 610 250
注：表中數據為工作壓力1.0~4.0MPa的過濾器尺寸，其他工作壓力請咨詢工廠。

過濾器濾芯尺寸
濾芯型號 G0.5 G1 G1.5 G2 G2.5 G3 G4 G5 G6
φA 80 95 120 165 200 252 299 390 475
φB 35 50 69 86 110 138 186 246 320
H 120 165 210 270 283 320 415 470 625
過濾面積m2 0.06 0.125 0.23 0.47 0.725 0.95 1.45 2.3 4.2

安裝使用須知
1、 連接管道應防止強力就位。
2、應預留濾芯拆換的空間位置。
3、排污和放空管線應引至安全處。
4、燃?xì)膺^濾器使用前應采取惰性氣體置換。
5、過濾器投運時應讓氣體緩慢進入過濾器，防止因介質沖擊壓潰濾芯。
6、介質含焦油和硫磷雜質等易燃物的過濾器，應避免撞擊和遠離火源，以防止現場更換濾芯時發生燃燒。
7、應妥善處置過濾雜物和廢舊濾芯，以避免危害。

定貨須知
1． 流量，Nm3/h
2． 介質種類
3． 工作壓力
4． 過濾精度
5． 結構形式
6． 功能要求
