立式水冷式電磁鐵
概述

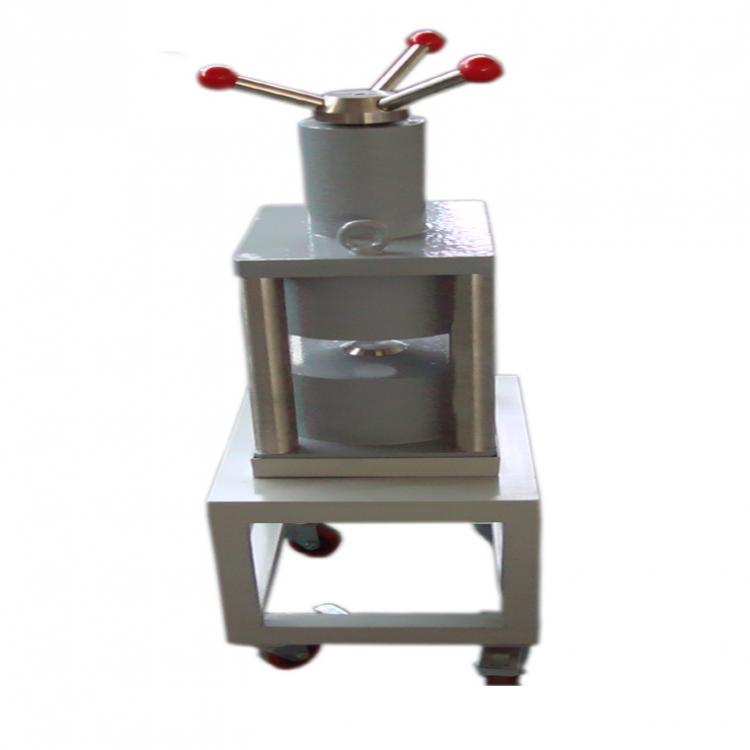

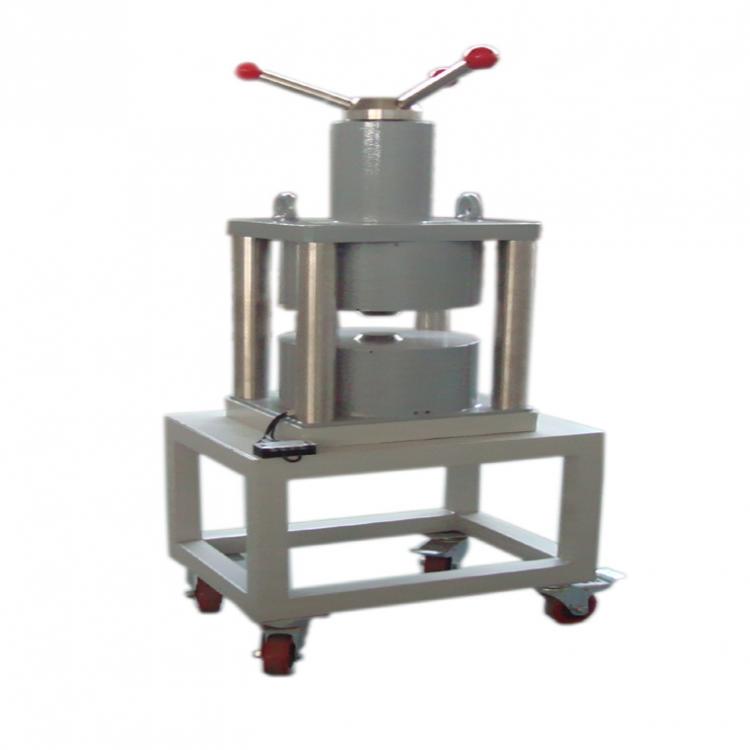

1.1、PEM-1510電磁鐵采用四立柱形結構水冷式電磁鐵，視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。
1.2、磁場工作氣隙調節輕便靈活，極帽處設有螺紋裝卸方便，極柱直徑為φ120mm，極面直徑為擴充式，極面大小為Φ155mm。工作氣隙30mm。
1.3、電磁鐵帶工作氣隙結構調整采用新型結構設計，極頭不需要鎖緊，氣隙不會改變，氣隙調整桿可定位，保證測量的重復性。
1.4、電磁鐵既可用于磁參數測量，也可在小氣隙時用于鐵氧體等磁性產品充磁。
2、技術參數
2.1、極面直徑：φ155mm
2.2、工作氣隙：0～30mm連續可調。
2.3、磁感應強度：工作氣隙14mm時，H≥1T
2.4、剩磁：氣隙10mm時≤10mT
2.5、工作電流：DC 0～15A （線包阻抗：8Ω）
線包絕緣電阻：＞10MΩ
2.6、冷卻方式：自來水冷卻（用戶也可自配循環水冷卻系統）。
2.7、系統配置:
PEM-1510電磁鐵 一臺
Φ155mm極頭 一對（已配裝）
連接線 一條
電磁鐵外形尺寸 490mm×300mm×910mm
3、磁場參數
|
電 流 |
工作氣隙 |
||||
|
5mm |
10mm |
15mm |
20mm |
30mm |
|
|
磁感應強度（mT） |
|||||
|
1A |
605 |
360 |
245 |
175 |
125 |
|
2A |
946 |
620 |
440 |
343 |
230 |
|
3A |
1045 |
820 |
635 |
498 |
340 |
|
4A |
1112 |
903 |
754 |
624 |
442 |
|
5A |
1168 |
962 |
817 |
705 |
530 |
|
6A |
1213 |
1008 |
870 |
754 |
595 |
|
7A |
1248 |
1045 |
908 |
798 |
641 |
|
8A |
1278 |
1080 |
945 |
834 |
680 |
|
9A |
1300 |
1105 |
976 |
864 |
713 |
|
10A |
1320 |
1123 |
1000 |
889 |
741 |
|
11A |
1336 |
1140 |
1020 |
911 |
766 |
|
12A |
1350 |
1154 |
1039 |
931 |
786 |
|
13A |
1365 |
1167 |
1054 |
947 |
806 |
|
14A |
1377 |
1178 |
1067 |
960 |
822 |
|
15A |
1390 |
1190 |
1080 |
970 |
838 |
