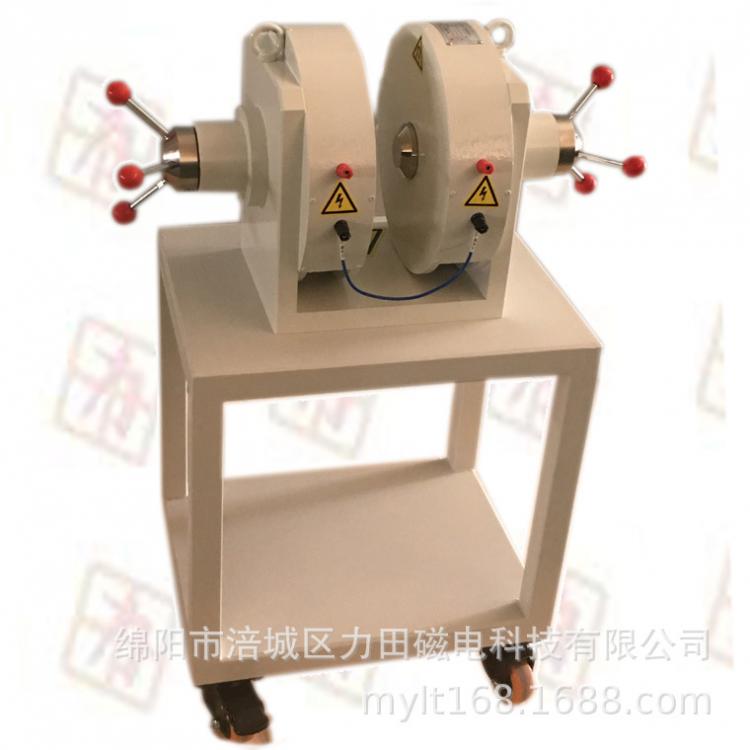

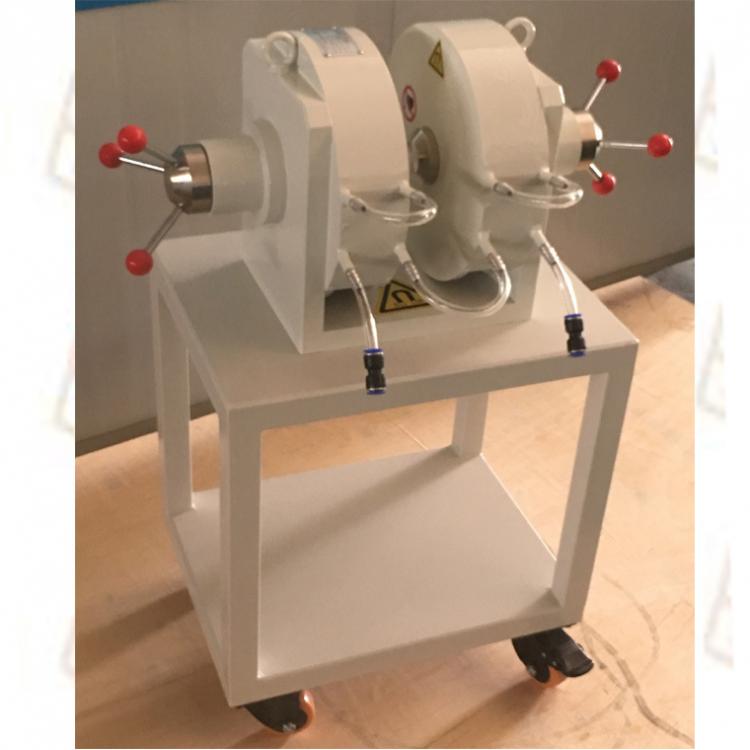

PEM-60H直流臥式磁場發生器電磁鐵實驗室專設備訂制廠家綿陽力田
1.概述
用途：力田公司電磁鐵主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等.
電磁鐵工作氣隙磁場是根據電磁感應原理，電流源對磁場線包供直流電流，并由導磁回路聚磁產生磁場，調節氣隙大小，改變極面直徑，調整工作電流均可改變工作氣隙磁場的大小強弱。
2、特點
2.1、PEM-60電磁鐵采用四立柱H形結構，兼有立式和臥式結構電磁鐵的兩種特點，視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。
2.2、磁場工作氣隙調節輕便靈活，極帽極柱設計為一體結構，螺紋連接、裝卸方便，極面直徑可為Ф60mm，工作氣隙為50mm（氣隙可以指定）。
2.3、電磁鐵的工作氣隙調整結構采用螺紋結構，內六角扳手調節，調節方便，極頭不需要鎖緊。
2.4 電磁鐵既可用于磁參數測量，也可在小氣隙時用于小鐵氧體樣品等磁性產品的磁化試驗。
技術參數
2.1、極面直徑：φ60mm
2.2、工作氣隙：0～60mm連續可調。
2.3、磁感應強度：工作氣隙20mm時，H≥1T；工作氣隙60mm時，H≥0.4T；
2.4、磁感應強度：工作氣隙5mm時，H＞2T
2.5、剩磁：氣隙10mm時≤5mT
2.6、磁場均勻性：氣隙20mm以內可達到1%，40mm以內5%
2.7、工作電流：DC 0～12A 線包絕緣電阻：＞10MΩ
2.8、冷卻方式：自然冷卻
2.9、電磁鐵底板上需要打4個螺絲孔（直徑12mm），用于定位電磁鐵在架子上
3.0、電磁鐵接線安裝在電磁鐵右下方，不影響底板與架子
3.1、電磁鐵底座中間位置開孔直徑80mm
3.2、電磁鐵為臥式，需要可以垂直放立，可調節手柄可拆下
|
極柱D80mm,極面D60mm磁場參數表 |
|||||||
|
電流 |
氣隙 |
||||||
|
5mm |
10mm |
20mm |
30mm |
40mm |
50mm |
60mm |
|
|
磁場（mT） |
|||||||
|
1A |
690 |
338 |
170 |
113 |
84 |
66 |
54 |
|
2A |
1210 |
622 |
312 |
209 |
156 |
123 |
100 |
|
3A |
1700 |
901 |
455 |
306 |
228 |
180 |
147 |
|
4A |
1981 |
1173 |
600 |
405 |
302 |
238 |
195 |
|
5A |
2120 |
1408 |
735 |
497 |
370 |
292 |
242 |
|
6A |
2220 |
1575 |
868 |
589 |
439 |
347 |
284 |
|
7A |
2226 |
1683 |
977 |
668 |
508 |
400 |
328 |
|
8A |
2300 |
1790 |
1106 |
768 |
577 |
454 |
373 |
|
9A |
2320 |
1857 |
1185 |
840 |
630 |
499 |
410 |
|
10A |
2340 |
1911 |
1263 |
914 |
693 |
551 |
450 |
|
電阻 |
8歐 |
||||||
